KWALIFIKACJA ELE2 - CZERWIEC 2009



PYTANIE NR 31.

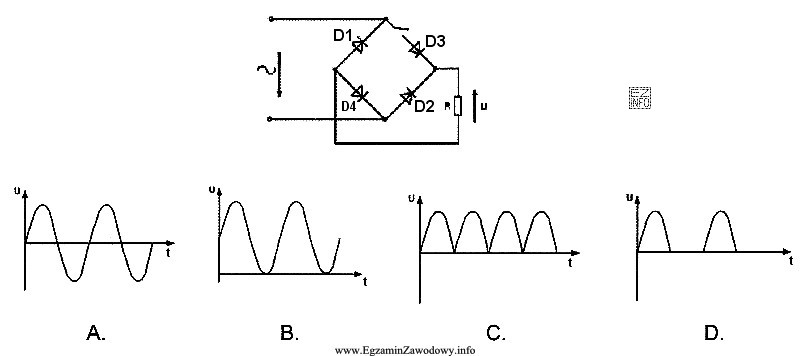

Na rysunku przedstawiono schemat prostownika, w którym nastąpiła przerwa w obwodzie diody D3. Który z wykresów przedstawia przebieg napięcia U na rezystancji obciążenia R?
Na rysunku przedstawiono schemat prostownika, w którym nastąpił
A.
B.
C.
D.
