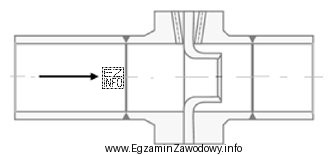

W instalacjach energetycznych najczęściej kontroluje się tzw. wielkości procesowe: przepływ, ciśnienie oraz temperaturę. Na egzaminie często wymaga się rozpoznania, jaką wielkość mierzy przyrząd, wyłącznie na podstawie schematu ideowego.
Odpowiedź "przepływu" jest właściwa, gdy schemat wskazuje, że układ pomiarowy służy do określania strumienia medium w rurociągu (np. poprzez element w torze przepływu i układ przetwarzania sygnału na wskazanie). Taki przyrząd może podawać przepływ objętościowy lub masowy – w obu przypadkach chodzi o wielkość "przepływ".
Dlaczego pozostałe odpowiedzi nie pasują:
- "ciśnienia" – pomiar ciśnienia realizuje się czujnikami/manometrami podłączanymi do punktu pomiarowego, a schemat typowo nie wymaga elementu, którego funkcją jest wyznaczanie strumienia w przewodzie. W praktyce pomiar ciśnienia dotyczy stanu medium w danym miejscu, nie jego ilości przemieszczanej w czasie.
- "spiętrzenia" – "spiętrzenie" (różnica poziomów/energii) jest parametrem charakterystycznym m.in. dla hydrauliki i urządzeń przepływowych, ale nie jest typową wielkością bezpośrednio mierzoną pojedynczym przyrządem wskazanym na schemacie. Najczęściej jest wyznaczane pośrednio z innych pomiarów (np. poziomów, ciśnień) i z geometrii układu.
- "temperatury" – czujniki temperatury (np. rezystancyjne lub termoelektryczne) mają inny sposób przedstawiania na schematach oraz inny sposób włączenia do układu. Pomiar temperatury dotyczy energii cieplnej medium i zwykle nie wymaga rozwiązań typowych dla toru przepływu.
Wskazówka egzaminacyjna: jeśli na schemacie widzisz, że układ jest jednoznacznie związany z rurociągiem i transportem medium oraz ma na celu wyznaczenie ilości czynnika w czasie, to najczęściej chodzi o pomiar przepływu.
