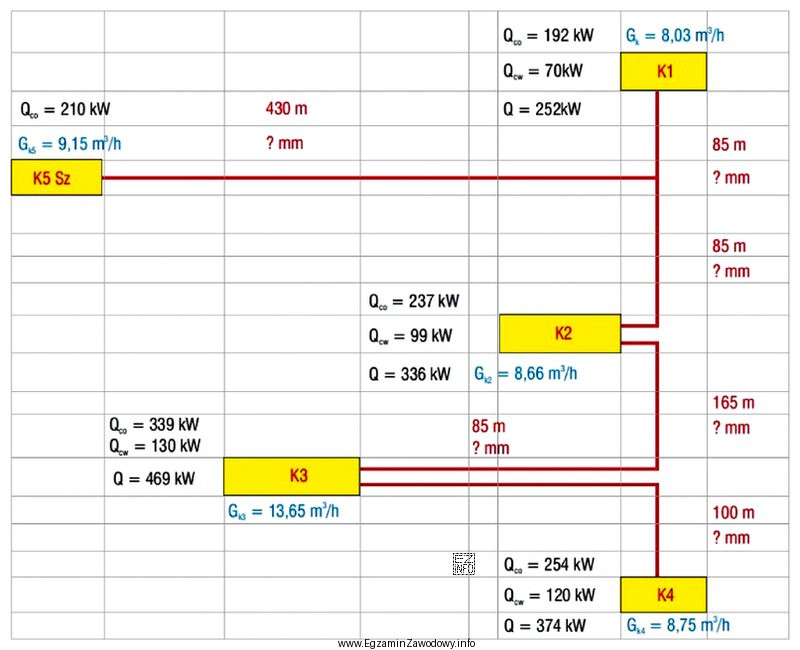

Zadanie sprawdza umiejętność odczytu informacji z dokumentacji graficznej (schematu sieci ciepłowniczej). "Zapotrzebowanie na moc cieplną" oznacza wymaganą moc, jaką sieć/węzeł musi dostarczyć do danego obiektu, aby pokryć jego potrzeby cieplne w rozpatrywanym wariancie. W praktyce w dokumentacji projektowej lub eksploatacyjnej taka wartość jest często podawana przy symbolu obiektu (np. K1, K2, K3, K4) i wyrażona w kilowatach (kW).
W tym pytaniu nie wykonuje się obliczeń. Należy:
- zidentyfikować na schemacie obiekt oznaczony jako K4,
- odczytać liczbę przypisaną do tego obiektu jako jego zapotrzebowanie na moc cieplną,
- porównać odczyt z podanymi odpowiedziami.
Odpowiedź "374 kW" jest poprawna, ponieważ odpowiada wartości mocy wskazanej przy obiekcie K4 na schemacie.
Pozostałe odpowiedzi są błędne typowo z następujących powodów:
- "210 kW" – najczęściej wynika z odczytu wartości należącej do innego obiektu/węzła albo z pomylenia miejsca przypisania liczby na rysunku.
- "254 kW" – może być skutkiem "złapania" liczby z innej gałęzi schematu lub odczytania parametru nieprzypisanego do K4 (np. z sąsiedniego opisu).
- "120 kW" – często jest efektem odczytu najmniejszej widocznej wartości bez upewnienia się, że dotyczy ona oznaczenia K4.
Wskazówka egzaminacyjna: przy schematach z wieloma obiektami warto prowadzić wzrok "po oznaczeniu" (K4) do najbliższego opisu liczbowego i dopiero wtedy wybrać odpowiedź. Zmniejsza to ryzyko pomyłki wynikającej z podobnych symboli i gęstych opisów na rysunku.
