Rozpoznanie typu silnika na schemacie zwykle opiera się na dwóch niezależnych cechach: liczbie suwów (dwusuwowy vs czterosuwowy) oraz rodzaju zapłonu (ZI vs ZS).
Silnik czterosuwowy ma klasyczny cykl: ssanie, sprężanie, praca, wydech. Na schematach i przekrojach często widać elementy typowe dla czterosuwu, przede wszystkim układ rozrządu z zaworami (co najmniej zawór ssący i wydechowy) oraz kanały dolotowe i wylotowe sterowane tymi zaworami. Dwusuw częściej pokazuje wymianę ładunku przez kanały w cylindrze bez klasycznych zaworów grzybkowych (choć spotyka się wyjątki konstrukcyjne, dlatego na egzaminie liczą się cechy przedstawione na danym rysunku).

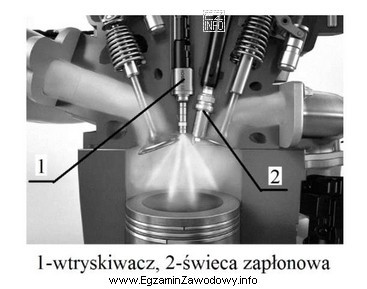

Zapłon iskrowy (ZI) identyfikuje się po elementach układu zapłonowego: w praktyce będzie to świeca zapłonowa (oraz pośrednio cewka/układ zapłonowy). Zapłon samoczynny (ZS) to silnik wysokoprężny, gdzie mieszanka zapala się od wysokiej temperatury sprężonego powietrza; zamiast świecy zapłonowej kluczowe są elementy wtrysku paliwa (np. wtryskiwacz) i wyższy stopień sprężania.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Warianty z dwusuwem są błędne, jeśli schemat pokazuje rozwiązania typowe dla czterosuwu (zwłaszcza zawory sterowane rozrządem).
- Warianty z ZS są błędne, gdy na schemacie widoczny jest zapłon iskrowy (świeca). W ZS nie ma świecy zapłonowej jako elementu inicjującego spalanie.
Wskazówka egzaminacyjna: najpierw ustal ZI vs ZS (świeca kontra wtrysk/samozapłon), a dopiero potem 2T vs 4T (rozrząd i zawory kontra kanały wymiany ładunku). Taka kolejność ogranicza pomyłki.
