KWALIFIKACJA ELE2 - STYCZEŃ 2017

PYTANIE NR 20.

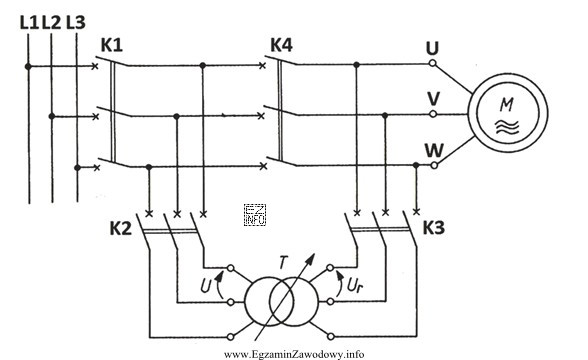

Na rysunku przedstawiono schemat układu rozruchowego silnika indukcyjnego trójfazowego z zastosowaniem
Ilustracja przedstawia schemat elektryczny układu rozruchowego silnika indukcyjnego trójfazowego z zastosowaniem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozruch autotransformatorowy polega na chwilowym obniżeniu napięcia podawanego na silnik przez autotransformator, co zmniejsza prąd rozruchowy przy zachowaniu charakterystycznego układu przełączeń odczepów. Dławiki ograniczają prąd inaczej, gwiazda–trójkąt zmienia połączenie uzwojeń, a przemiennik zmienia częstotliwość i napięcie.

Pełne wyjaśnienie:

W układzie rozruchu silnika indukcyjnego trójfazowego z autotransformatorem celem jest ograniczenie prądu rozruchowego poprzez czasowe obniżenie napięcia doprowadzanego do zacisków silnika. Autotransformator umożliwia start przy napięciu z odczepu (mniejszym od znamionowego), a po rozpędzeniu silnika następuje przełączenie na zasilanie pełnym napięciem. Taki układ rozpoznaje się na schemacie po obecności autotransformatora (uzwojenia z odczepami) oraz elementów łączeniowych realizujących przejście "obniżone napięcie → pełne napięcie".

Odpowiedź "autotransformatora" jest poprawna, ponieważ właśnie ten element służy w klasycznych rozrusznikach do redukcji napięcia w fazie rozruchu, ograniczając prąd pobierany z sieci i łagodząc spadki napięcia.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "dławików rozruchowych" – dławiki (reaktory) ograniczają prąd dzięki reaktancji włączonej w szereg, ale na schemacie typowo występują jako osobne elementy indukcyjne w torach fazowych, bez charakterystycznych odczepów autotransformatora.
  • "przemiennika częstotliwości" – przemiennik to układ energoelektroniczny (prostownik, obwód DC, falownik) sterujący częstotliwością i napięciem; jego schemat i symbole są inne niż dla klasycznych rozruszników transformatorowych.
  • "przełącznika gwiazda-trójkąt" – ta metoda realizuje rozruch przez przełączenie uzwojeń silnika z gwiazdy na trójkąt; schemat zawiera charakterystyczny zestaw połączeń do zmiany konfiguracji uzwojeń, bez transformatora.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz element transformatorowy z odczepami używany tylko podczas startu oraz przełączenie na zasilanie bezpośrednie – najczęściej jest to rozruch autotransformatorowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rozruch autotransformatorowy to metoda startu silnika, w której na początku podaje się na silnik obniżone napięcie z odczepu autotransformatora, aby ograniczyć prąd rozruchowy. Po rozpędzeniu następuje przełączenie na pełne napięcie sieci.
Najczęściej widać symbol transformatora z odczepami oraz styczniki/przełączniki, które realizują dwa stany: start przez odczep (niższe napięcie) i pracę na zasilaniu bezpośrednim. Brak zmiany częstotliwości odróżnia to od przemiennika.
Przy rozruchu obniżonym napięciem silnik pobiera mniejszy prąd z sieci, bo spada wartość napięcia skutecznego na uzwojeniach. To ogranicza obciążenie sieci i spadki napięcia. Jednocześnie spada też moment rozruchowy, więc dobór zależy od obciążenia.
Autotransformator obniża napięcie przez przekładnię (odczepy), a dławiki ograniczają prąd przez dodatkową reaktancję szeregową w torach fazowych. Oba rozwiązania redukują prąd rozruchowy, ale mają inną budowę, symbole na schemacie i inne straty energii.
Gwiazda–trójkąt stosuje się, gdy silnik jest przystosowany do pracy w trójkącie przy napięciu sieci, a podczas startu może pracować w gwieździe, aby obniżyć napięcie fazowe. Autotransformator wybiera się częściej przy większych mocach lub gdy potrzebny jest lepiej kontrolowany spadek napięcia.
Tak, przemiennik częstotliwości może realizować łagodny rozruch, ale działa inaczej: steruje częstotliwością i napięciem zasilania silnika (falownik), a nie tylko obniża napięcie jak autotransformator. Na schematach rozruch klasyczny i przemiennik mają zupełnie inne oznaczenia.
Typowe pomyłki to: branie każdego układu z kilkoma stycznikami za gwiazda–trójkąt, ignorowanie symbolu transformatora/odczepów, oraz mylenie dławików z uzwojeniem transformatora. Pomaga sprawdzenie, czy układ zmienia połączenie uzwojeń, czy tylko obniża napięcie.
W praktyce autotransformator pozwala ograniczyć prądy rozruchowe dużych silników, co zmniejsza ryzyko zadziałania zabezpieczeń i spadków napięcia w instalacji. Dla serwisu ważne jest sprawdzenie odczepów, połączeń styczników oraz poprawnej sekwencji przełączeń start/praca.
Kluczowe jest porównanie wymaganego momentu rozruchowego obciążenia z momentem silnika przy obniżonym napięciu. Jeśli obciążenie wymaga dużego momentu od startu, rozruch zbyt "miękki" (z dużą redukcją napięcia) może nie ruszyć. Wtedy rozważa się inne rozwiązania (np. przemiennik).
Ćwicz rozpoznawanie schematów: bezpośredni, gwiazda–trójkąt, autotransformator, dławiki oraz rozwiązania energoelektroniczne. Ucz się "cech rozpoznawczych" symboli (odczepy transformatora, połączenia uzwojeń, elementy mocy falownika). Dodatkowo powtarz wpływ napięcia na prąd i moment.
info

To pytanie poprawnie rozwiązuje 35% zdających egzamin. bardzo trudne

W praktyce zawodowej kluczowe jest to, że dławiki ograniczają prąd inaczej, gwiazda–trójkąt zmienia połączenie uzwojeń, a przemiennik zmienia częstotliwość i napięcie.
