KWALIFIKACJA ELE2 - STYCZEŃ 2019

Wyjaśnienie poprawnej odpowiedzi:

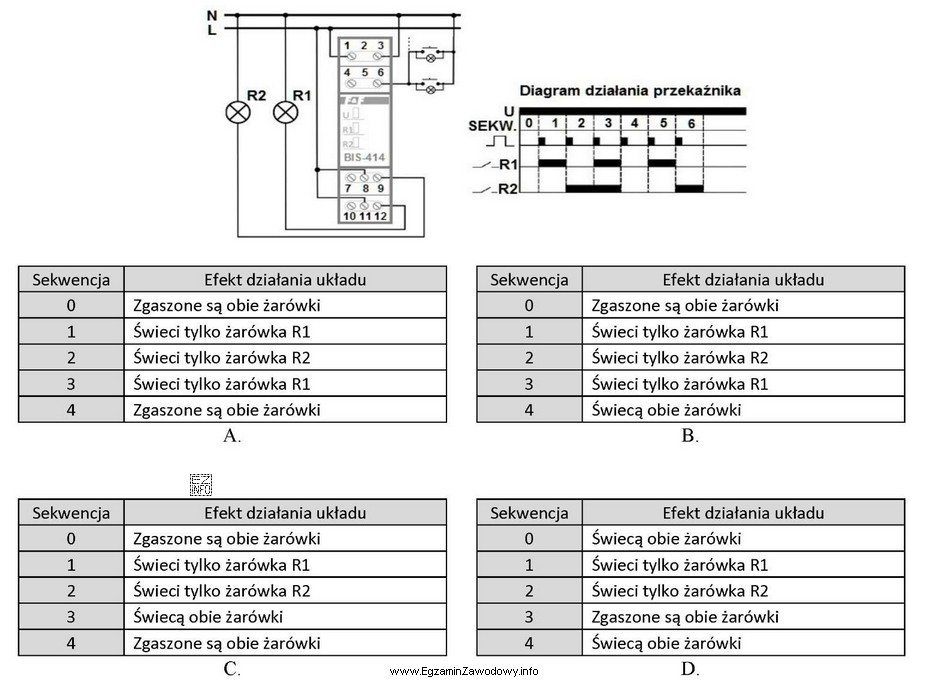

Analizując schemat układu sterowania oświetleniem oraz diagram działania przekaźnika, można zauważyć, że w sekwencji 0 żadne z styków przekaźnika nie są aktywne, co oznacza, że obie żarówki są zgaszone. W sekwencji 1 aktywny jest styk 1-2, co powoduje świecenie żarówki R1. W sekwencji 2 aktywny jest styk 3-4, co powoduje świecenie żarówki R2. W sekwencji 3 aktywne są oba styki 1-2 i 3-4, co powoduje świecenie obu żarówek. W sekwencji 4 żadne styki nie są aktywne, co ponownie oznacza, że obie żarówki są zgaszone. Tylko opis działania układu przedstawiony w odpowiedzi C. jest zgodny z przedstawionym schematem i diagramem.
