KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 2)



PYTANIE NR 38.

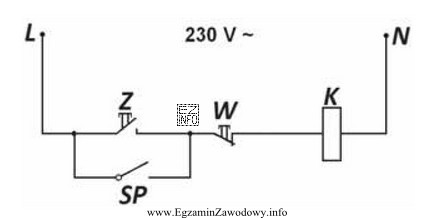

Na rysunku przedstawiono schemat układu sterowania stycznika załączającego silnik trójfazowy. Przy sprawdzaniu poprawności wykonania montażu tego układu z dokumentacją należy między innymi sprawdzić czy
Ilustracja przedstawia schemat elektryczny układu sterowania stycznika, który załącza silnik trójfazowy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawność montażu weryfikuje się przede wszystkim przez zgodność z dokumentacją elektryczną.
Kluczowe jest sprawdzenie, czy cewka stycznika ma napięcie znamionowe zgodne z napięciem obwodu sterowania (np. 230 V), bo błędny dobór uniemożliwi zadziałanie lub może uszkodzić aparat. Pozostałe cechy są drugorzędne.

Pełne wyjaśnienie:

W układzie sterowania stycznikiem (np. START/STOP z podtrzymaniem) najważniejszym elementem do sprawdzenia względem dokumentacji jest zgodność parametrów aparatu z przewidzianym zasilaniem obwodu sterowania. Dlatego poprawna jest odpowiedź: "napięcie znamionowe cewki użytego stycznika wynosi 230 V." (o ile dokumentacja przewiduje obwód sterowania 230 V). Jeśli cewka miałaby inne napięcie znamionowe, układ mógłby:

  • nie zadziałać (zbyt niskie napięcie cewki w stosunku do zasilania),
  • zadziałać niestabilnie (brzęczenie, grzanie, odpadanie),
  • ulec uszkodzeniu (zbyt wysokie napięcie przyłożone do cewki).

Pozostałe propozycje są typowymi "kontrolami wizualnymi", ale nie są kryterium poprawności montażu układu sterowania jako takiego albo bywają wręcz błędnie sformułowane:

  • "kolor izolacji przewodów łączących jest żółto-zielony" – barwa żółto-zielona jest zarezerwowana dla przewodu ochronnego; nie jest uniwersalnym kolorem dla przewodów sterowniczych.
  • "końcówki przewodów mają wykonane oczka" – dobór końcówek zależy od typu zacisków (śrubowe/sprężynowe) i dokumentacji; nie zawsze stosuje się oczka.
  • "do każdego zacisku urządzeń przyłączony jest tylko jeden przewód" – w praktyce bywa dopuszczalne łączenie dwóch przewodów w jednym zacisku, jeśli zacisk i dokumentacja to przewidują; nie jest to zasada bez wyjątków.

Na egzaminie warto zapamiętać regułę: zgodność parametrów znamionowych elementów sterowania (zwłaszcza cewki) z napięciem obwodu sterowania jest jedną z pierwszych rzeczy do sprawdzenia przy odbiorze i diagnostyce.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest napięcie znamionowe cewki stycznika?
Napięcie znamionowe cewki to wartość napięcia, dla której cewka stycznika jest zaprojektowana do prawidłowego zadziałania. Musi odpowiadać napięciu w obwodzie sterowania (np. 230 V AC). Złe dopasowanie skutkuje brakiem załączenia, niestabilną pracą lub uszkodzeniem cewki.
Jak sprawdzić, czy cewka stycznika jest na 230 V?
Najpewniej odczytać oznaczenie na tabliczce znamionowej lub obudowie cewki (często przy zaciskach A1/A2) i porównać z dokumentacją schematu sterowania. Dodatkowo weryfikuje się zasilanie obwodu sterowania pomiarem napięcia, ale dopiero po analizie schematu.
Dlaczego dopasowanie napięcia cewki do obwodu sterowania jest tak ważne?
Cewka jest elementem wykonawczym sterowania: jej zasilenie powoduje zadziałanie stycznika. Jeśli napięcie cewki jest inne niż napięcie sterowania, stycznik może nie zadziałać albo zadziałać nieprawidłowo. To wpływa bezpośrednio na bezpieczeństwo i niezawodność pracy napędu.
Czy przewody w obwodzie sterowania powinny mieć kolor żółto-zielony?
Nie. Kolor żółto-zielony jest przeznaczony dla przewodu ochronnego (PE). Przewody sterownicze mają inne oznaczenia barwne zależne od przyjętych zasad i dokumentacji. Na egzaminie taka odpowiedź bywa pułapką, bo "żółto-zielony" kojarzy się z bezpieczeństwem, ale nie dotyczy sterowania.
Jakie końcówki przewodów stosuje się w szafach sterowniczych: oczka czy tulejki?
To zależy od rodzaju zacisków i wymagań montażowych. Dla przewodów wielodrutowych w wielu przypadkach stosuje się tulejki, a oczka głównie do połączeń śrubowych, gdzie jest to przewidziane. Nie ma jednej uniwersalnej zasady, dlatego sam fakt "oczek" nie przesądza o poprawności układu.
Czy do jednego zacisku można podłączyć dwa przewody?
Czasem tak, ale tylko jeśli zacisk jest do tego przystosowany i dopuszcza to dokumentacja lub instrukcja producenta aparatu. W praktyce spotyka się mostkowanie i rozdzielanie sygnałów w obwodach sterowania. Zasada "zawsze jeden przewód na zacisk" jest zbyt uproszczona i może wprowadzać w błąd.
Jak odróżnić obwód mocy od obwodu sterowania na schemacie stycznika?
Obwód mocy prowadzi zasilanie do silnika przez tory główne stycznika (zwykle trzy fazy). Obwód sterowania zasila cewkę i elementy sterujące (przyciski, styki pomocnicze). Na schematach obwód sterowania ma zwykle mniejsze prądy i osobne oznaczenia zacisków cewki (np. A1/A2).
Kiedy w praktyce technika gazownictwa spotyka się układy ze stycznikiem?
W instalacjach i obiektach gazowniczych styczniki występują w układach napędów urządzeń pomocniczych (np. wentylatory, pompy, sprężarki) oraz w szafach sterowania. Umiejętność oceny zgodności montażu z dokumentacją pomaga przy odbiorach, serwisie i diagnozowaniu przyczyn nieuruchamiania napędów.
Jakie błędy są najczęstsze przy montażu obwodu sterowania stycznika?
Typowe błędy to: zastosowanie stycznika z cewką na inne napięcie niż przewidziane, pomylenie zacisków cewki, brak poprawnego podtrzymania (zły styk pomocniczy), przerwy w obwodzie STOP/awaryjnym oraz niezgodność z rysunkiem połączeń. Na egzaminie warto zawsze zacząć od weryfikacji napięć i oznaczeń.
Jak przygotować się do zadań egzaminacyjnych z czytania schematów sterowania?
Ćwicz rozpoznawanie elementów: cewka stycznika, styki pomocnicze, przyciski START/STOP i tor mocy silnika. Ucz się śledzić obwód "krok po kroku" od źródła zasilania do odbiornika, a potem porównuj z dokumentacją. Pomaga też analiza typowych usterek wynikających z błędnego doboru napięcia cewki.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Pozostałe cechy są drugorzędne."

Źródła:

  • PN-EN 60204-1, Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn (wymagania dot. obwodów sterowania i doboru aparatury)
  • PN-EN IEC 60947-4-1, Aparatura rozdzielcza i sterownicza niskonapięciowa — Styczniki i rozruszniki silnikowe (wymagania i parametry znamionowe styczników/cewek)

Materiały:

  • Materiały dydaktyczne z podstaw elektrotechniki i automatyki (obwody sterowania, styczniki)
  • Instrukcje/DTR producentów styczników (zakres napięć cewek, oznaczenia A1/A2)
  • Zadania egzaminacyjne z czytania schematów sterowania silników trójfazowych (START/STOP, podtrzymanie)
