W jazach ruchomych stosuje się różne typy zamknięć, a ich rozpoznanie opiera się głównie na geometrii elementu ruchomego i sposobie jego poruszania względem podpór.

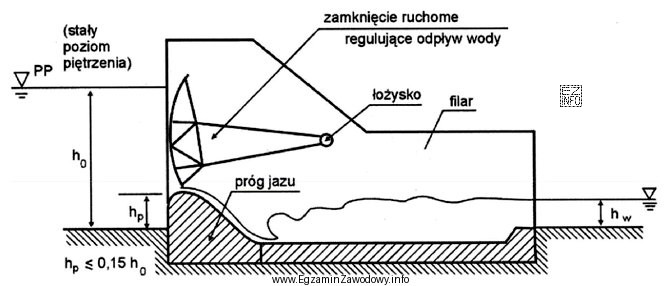

Odpowiedź "sektorowego" jest właściwa, gdy schemat pokazuje element o kształcie wycinka koła (sektora), który obraca się wokół osi/czopów. Taka konstrukcja umożliwia sterowanie przepływem i wysokością piętrzenia przez zmianę położenia "sektora", co jest typową cechą zamknięcia sektorowego.
Dlaczego pozostałe odpowiedzi nie pasują:
- "segmentowego" bywa mylone z sektorowym z powodu podobnej nazwy. W praktyce odróżnia je charakterystyczna konstrukcja i układ podparcia/usztywnień; na schemacie szuka się innych cech niż "czysty" wycinek koła obracany na czopach.
- "walcowego" odnosi się do zamknięć o geometrii walca (cylindra) i innym sposobie współpracy z konstrukcją jazu; na rysunkach oczekuje się formy cylindrycznej, a nie wycinka koła.
- "klapowego" (klapa) to zamknięcie pracujące jak klapka/płyta odchylana na zawiasie lub osi, zwykle jako element płaski (lub o małym promieniu), bez typowego kształtu sektorowego.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku przedstawiono…" najpierw oceń kształt elementu zamykającego (wycinek koła / cylinder / płyta-klapa), a dopiero potem dopasuj nazwę. To ogranicza ryzyko pomylenia podobnie brzmiących terminów.
