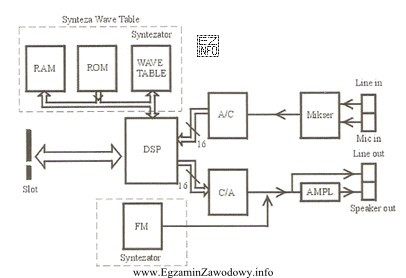

Schemat zasady działania karty dźwiękowej (lub zintegrowanego układu audio) zwykle przedstawia tor przetwarzania sygnału dźwiękowego: wejście analogowe (np. mikrofon/line-in), blok przetwarzania/kodek, konwersję analog–cyfra oraz cyfra–analog, a następnie wyjścia (line-out, słuchawki, głośniki). W praktyce na schematach blokowych spotyka się nazwy lub symbole odpowiadające funkcjom: ADC, DAC, mikser, wzmacniacz słuchawkowy, interfejs do magistrali komputera i sterowanie.
Dlaczego pozostałe odpowiedzi nie pasują do typowego schematu audio?
- Kontroler USB jest elementem logiki komunikacyjnej magistrali. Charakterystyczne byłyby pojęcia związane z transmisją danych (host/hub, urządzenia, endpointy, kontrola transferów), a nie bloki konwersji sygnału audio.
- Karta graficzna dotyczy generowania obrazu. Schematy blokowe GPU pokazują zwykle jednostki przetwarzania grafiki i pamięć obrazu (np. VRAM) oraz wyjścia wideo, a nie wejścia/wyjścia dźwiękowe i przetworniki.
- Modem służy do transmisji danych przez medium telekomunikacyjne; typowe są bloki modulacji i demodulacji, a nie typowy tor audio PC (wejście mikrofonowe/wyjście liniowe) z kodekiem.
Wskazówka egzaminacyjna: gdy widzisz na schemacie konwersję A/C i C/A oraz wyraźnie opisane kanały wejść/wyjść dźwięku, najczęściej chodzi o urządzenie audio (karta dźwiękowa/interfejs). Jeśli dominują bloki komunikacyjne magistrali lub przetwarzania obrazu, to nie jest karta dźwiękowa.
