Rozpoznanie układu zasilania na schemacie opiera się na dwóch krokach: (1) ustaleniu kierunku konwersji energii (AC→DC czy DC→AC), oraz (2) identyfikacji, czy elementy mocy są sterowane.

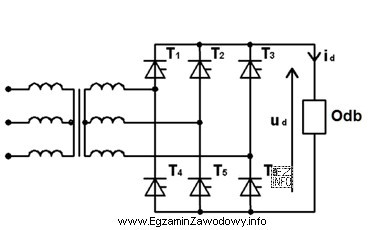

Odpowiedź "prostownika sterowanego." jest właściwa, gdy schemat przedstawia układ zamieniający napięcie/prąd przemienny na stały, a w gałęziach mocy widoczne są elementy wymagające sygnału sterującego (typowo tyrystory). Cecha "sterowany" oznacza możliwość regulacji wartości napięcia/prądu wyjściowego przez sterowanie chwilą załączenia elementów, a nie jedynie prostowanie w sposób pasywny.
Odpowiedź "prostownika niesterowanego." byłaby poprawna tylko wtedy, gdy układ prostowałby AC→DC bez sterowania (zwykle mostek diodowy). Obecność elementów sterowanych wyklucza tę opcję.
Odpowiedzi "falownika napięcia." oraz "falownika prądu." dotyczą przekształtników DC→AC. W falowniku na wyjściu oczekuje się przebiegu przemiennego, a topologia i oznaczenia są inne niż w prostowniku (inny układ kluczy, zwykle zasilanie z obwodu DC po stronie wejściowej). Różnica między falownikiem napięcia i prądu odnosi się m.in. do charakteru źródła po stronie DC i sposobu kształtowania wielkości wyjściowej, ale w obu przypadkach nie jest to prostowanie.
Na egzaminie warto pamiętać: prostownik kojarzymy z AC→DC, a falownik z DC→AC. Dopiero drugi krok to rozróżnienie: sterowany (z elementami sterowanymi, regulacja) vs niesterowany (najczęściej diody, brak sterowania).
