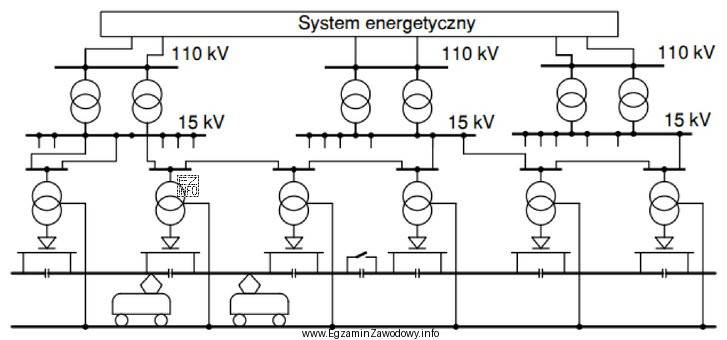

Odpowiedź "3 kV DC" jest właściwa, gdy przedstawiony schemat odpowiada klasycznej podstacji trakcyjnej dla sieci prądu stałego: energia z sieci elektroenergetycznej (zwykle AC) jest najpierw transformowana, a następnie prostowana, aby zasilić sieć trakcyjną prądem stałym. W takim układzie częścią charakterystyczną jest blok prostowniczy (prostownik), a na wyjściu występuje napięcie stałe sieci trakcyjnej.
Odpowiedź "25 kV 50 Hz" opisuje system trakcyjny prądu przemiennego o częstotliwości 50 Hz. W typowej podstacji dla takiego systemu nie oczekuje się etapu prostowania do zasilania sieci trakcyjnej, bo sama sieć trakcyjna pracuje jako AC.
Odpowiedź "15 kV 16 2/3 Hz AC" także dotyczy zasilania trakcji prądem przemiennym, dodatkowo o innej częstotliwości niż 50 Hz. Jest to odrębny system, rozpoznawalny innymi założeniami zasilania i nie pasuje do układu, w którym końcowym efektem jest zasilanie DC.
Odpowiedź "3 kV AC" jest wewnętrznie podejrzana, ponieważ wartość 3 kV jest typowo kojarzona z systemem trakcyjnym prądu stałego; przypisanie jej do AC jest częstym "haczykiem" sprawdzającym, czy zdający rozróżnia nie tylko poziom napięcia, ale też rodzaj prądu.
Wskazówka egzaminacyjna: na schemacie szukaj elementów funkcjonalnych. Jeśli widzisz transformator i dalej układ prostowniczy oraz rozdzielnię po stronie DC, to finalnym systemem trakcyjnym jest prąd stały (np. 3 kV DC). Jeśli brak prostowania i zasilanie idzie bezpośrednio jako AC na sieć trakcyjną, częściej chodzi o systemy 25 kV AC.
