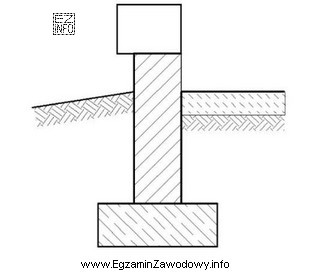

W tym typie zadania kluczowa jest analiza rysunku (najczęściej przekroju) i rozpoznanie dwóch rzeczy naraz: rodzaju ściany oraz rodzaju ławy.
Ściana fundamentowa to element konstrukcyjny przenoszący obciążenia z budynku na grunt poprzez posadowienie. Na rysunku zwykle rozpoznaje się ją po położeniu względem poziomu terenu oraz po tym, że stanowi część układu posadowienia (współpracuje bezpośrednio z ławą).
Ława żelbetowa odróżnia się od ławy betonowej tym, że zawiera zbrojenie (np. pręty podłużne i strzemiona), co na rysunku bywa pokazane liniami/znakami zbrojenia. Jeżeli na rysunku w ławie widać zbrojenie, to nie jest to ława "betonowa" (niezbrojona), tylko żelbetowa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Warianty ze sformułowaniem "piwniczną" są błędne, gdy rysunek przedstawia element posadowienia, a nie ścianę wydzielającą pomieszczenie piwniczne (ściana piwniczna jest zwykle rozpatrywana jako przegroda kondygnacji podziemnej, choć może pełnić także funkcję konstrukcyjną).
- Warianty z "ławą betonową" są błędne, jeśli na rysunku zaznaczono zbrojenie w ławie. Sama obecność zbrojenia przesądza o klasyfikacji jako ława żelbetowa.
Wskazówka egzaminacyjna: najpierw wypisz z rysunku cechy (poziom terenu, przebieg izolacji, obecność zbrojenia), a dopiero potem dopasuj odpowiedź. Unikniesz wyboru "na pamięć", bez czytania detalu.
