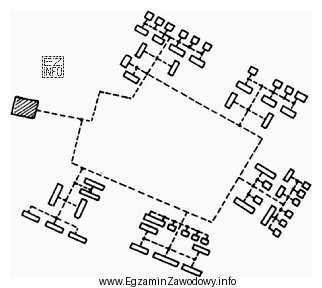

W zadaniu trzeba rozpoznać topologię sieci ciepłowniczej na podstawie rysunku. Poprawna odpowiedź "pierścieniową" dotyczy układu, w którym sieć ma postać zamkniętej pętli (pierścienia). W praktyce oznacza to, że przepływ czynnika grzewczego może być realizowany alternatywnymi drogami, a odbiorcy mogą zachować zasilanie nawet przy wyłączeniu części odcinka (po odpowiednim przełączeniu/sekcjonowaniu).
Dlaczego to istotne w eksploatacji? Układ pierścieniowy zwiększa niezawodność dostaw ciepła i ułatwia prowadzenie prac serwisowych, bo można odcinać fragmenty sieci i kierować przepływ inną drogą. Na schemacie typową cechą rozpoznawczą jest to, że główne przewody nie kończą się "ślepo", tylko łączą się tak, aby tworzyć obwód zamknięty.
Dlaczego pozostałe odpowiedzi nie pasują?
- "mieszaną" zwykle rozumie się jako układ łączący cechy kilku topologii (np. fragment pierścienia oraz odgałęzienia promieniowe). Jeśli rysunek pokazuje czysty pierścień bez dominujących odcinków promieniowych, określenie "mieszana" jest nieadekwatne.
- "pajęczą" to określenie potoczne, które bywa używane nieprecyzyjnie dla sieci o wielu odgałęzieniach; nie jest jednoznaczną, standardową nazwą topologii w zadaniach egzaminacyjnych. Samo "wiele odnóg" nie definiuje pierścienia.
- "kratownicową" sugeruje układ siatkowy (wiele połączeń poprzecznych tworzących "kratę"), czyli gęstą sieć z licznymi węzłami i obejściami. To inna struktura niż pojedyncza pętla pierścieniowa.
Wskazówka egzaminacyjna: najpierw oceń, czy układ jest otwarty (promieniowy) czy zamknięty (pierścieniowy), a dopiero potem rozważ układy złożone (mieszane/siatkowe). To ogranicza ryzyko pomyłki wynikającej z "pierwszego skojarzenia".
