KWALIFIKACJA BUD9 - STYCZEŃ 2021 (test 2)



PYTANIE NR 9.

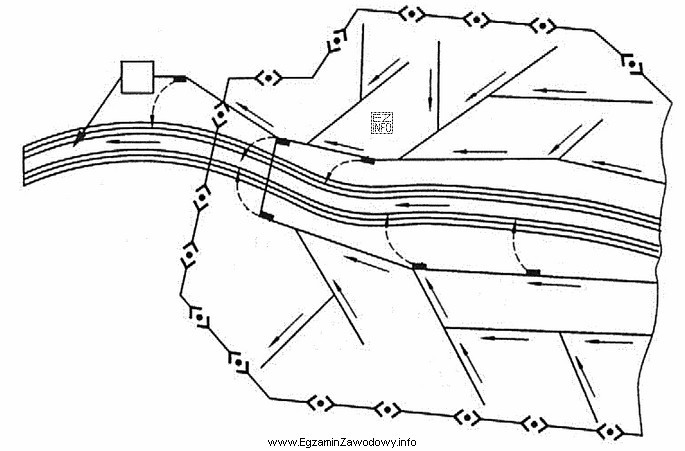

Na rysunku przedstawiono sieć kanalizacyjną konwencjonalną w układzie
Ilustracja przedstawia schemat sieci kanalizacyjnej w układzie ogólnospławnym, co jest zgodne z kontekstem egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ ogólnospławny rozpoznaje się po tym, że wszystkie ścieki (sanitarne i deszczowe) są zbierane jedną siecią kanałów i kierowane kolektorami (np. nadbrzeżnymi) do oczyszczalni. Na schemacie widać pojedynczy system przewodów oraz przelewy burzowe, typowe dla kanalizacji ogólnospławnej.

Pełne wyjaśnienie:

W sieciach kanalizacyjnych podstawowy podział wynika ze sposobu odprowadzania ścieków sanitarnych i wód opadowych. W układzie ogólnospławnym (jednolitym) oba te strumienie trafiają do jednej sieci kanałów i następnie są odprowadzane do oczyszczalni. Charakterystycznym elementem takich układów są przelewy burzowe, które podczas intensywnych opadów odciążają sieć, kierując nadmiar wód opadowych do odbiornika.

Na rysunku widać pojedynczą sieć kanałów zbierających dopływy z obszaru zlewni. Kanały doprowadzają ścieki do kolektorów biegnących równolegle do rzeki (kolektorów nadbrzeżnych), a następnie do obiektu pełniącego rolę oczyszczalni ścieków. Zaznaczone są też elementy interpretowane jako przelewy burzowe. Zestaw tych cech jednoznacznie wskazuje na system ogólnospławny.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Układ rozdzielczy wymagałby dwóch niezależnych sieci: osobno dla ścieków sanitarnych i osobno dla wód opadowych. Na schemacie nie ma podwójnych przewodów ani rozdziału odpływu na dwa systemy.
  • Układ półrozdzielczy łączy cechy rozdzielczego i ogólnospławnego, ale również zakłada istnienie rozdziału funkcjonalnego (przynajmniej w podstawowej strukturze). Sama obecność kolektora nadbrzeżnego nie tworzy układu półrozdzielczego.
  • Układ mieszany (w praktyce: współistnienie różnych rozwiązań na obszarze) nie wynika z przedstawienia jednego, spójnego schematu pojedynczej sieci z przelewami burzowymi.

Wskazówka egzaminacyjna: gdy na rysunku widzisz jedną sieć i przelewy burzowe, w większości przypadków jest to kanalizacja ogólnospławna.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kanalizacja ogólnospławna?
Kanalizacja ogólnospławna to system, w którym jedna sieć kanałów odprowadza razem ścieki sanitarne (bytowe, przemysłowe) oraz wody opadowe. Strumienie te trafiają wspólnie do kolektorów i dalej do oczyszczalni, a przy dużych opadach mogą działać przelewy burzowe.
Jak rozpoznać układ ogólnospławny na schemacie sieci?
Szukaj cech: jednej sieci przewodów (brak podwójnego układu), wspólnego kierunku odpływu do oczyszczalni oraz oznaczeń przelewów burzowych. W rozdzielczym widoczne byłyby dwie odrębne sieci: sanitarna i deszczowa.
Dlaczego w kanalizacji ogólnospławnej występują przelewy burzowe?
Przelewy burzowe są zabezpieczeniem na czas intensywnych opadów. Gdy do kanałów trafia dużo wody deszczowej, przelew pozwala odciążyć sieć i ograniczyć ryzyko przepełnienia. Wadą jest możliwość zrzutu mieszaniny wód opadowych i ścieków do odbiornika.
Co odróżnia kanalizację rozdzielczą od ogólnospławnej?
W rozdzielczej są dwie niezależne sieci: jedna dla ścieków sanitarnych, druga dla wód opadowych. W ogólnospławnej jest jedna sieć dla obu rodzajów ścieków. Na rysunkach rozdzielcza zwykle pokazuje podwójne przewody lub osobne trasy odpływu.
Jakie elementy wskazują na kolektor nadbrzeżny na rysunku?
Kolektor nadbrzeżny to przewód biegnący równolegle do rzeki, który przechwytuje dopływy z kanałów bocznych i kieruje je dalej (np. do oczyszczalni). Na schematach widać go jako główną linię wzdłuż brzegu, do której dochodzą kanały z obszaru zlewni.
Kiedy stosowano najczęściej kanalizację ogólnospławną w miastach?
Układ ogólnospławny był często stosowany w starszej zabudowie miejskiej, ponieważ budowa jednej sieci bywała tańsza i prostsza. Współcześnie częściej projektuje się układy rozdzielcze z powodów środowiskowych i eksploatacyjnych, ale stare systemy nadal funkcjonują.
Jakie są zalety i wady kanalizacji ogólnospławnej?
Zalety: jedna sieć, prostsza budowa i często niższe koszty inwestycyjne. Wady: większe przekroje kanałów, większa ilość rozcieńczonych ścieków do oczyszczania oraz ryzyko zrzutów przez przelewy burzowe podczas ulew.
Czy sama obecność rzeki na schemacie oznacza układ mieszany?
Nie. Rzeka jest tylko odbiornikiem/elementem terenu. O typie systemu decyduje głównie to, czy na schemacie widać jedną czy dwie sieci oraz czy występują elementy typowe, np. przelewy burzowe. Układ mieszany wymagałby przesłanek współistnienia różnych rozwiązań.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu układu kanalizacji?
Najczęstsze błędy to: mylenie pojęć "rozdzielczy/półrozdzielczy", nieuwzględnianie liczby sieci (jedna vs dwie), oraz pomijanie przelewów burzowych. Pomaga zasada: jedna sieć + przelewy zwykle wskazuje na ogólnospławną.
Jak przygotować się do zadań z rozpoznawania sieci kanalizacyjnych na egzaminie?
Ćwicz na schematach: zaznaczaj, czy są dwie odrębne sieci, szukaj oczyszczalni i kierunku odpływu, rozpoznawaj kolektory główne oraz przelewy burzowe. Warto robić krótką checklistę: liczba sieci, odbiornik, przelewy, wspólny odpływ.
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Według specjalistów z branży: "Układ ogólnospławny rozpoznaje się po tym, że wszystkie ścieki (sanitarne i deszczowe) są zbierane jedną siecią kanałów i kierowane kolektorami (np. nadbrzeżnymi) do oczyszczalni."

Materiały:

  • Podręczniki i skrypty z inżynierii sanitarnej: kanalizacja i odwodnienia
  • Materiały dydaktyczne do kwalifikacji BUD.9 (schematy sieci, oznaczenia i przykłady układów)
  • Atlasy/zeszyty ćwiczeń ze schematami kanalizacji (rozpoznawanie typów układów na rysunkach)
