KWALIFIKACJA MOT5 - CZERWIEC 2021



PYTANIE NR 22.

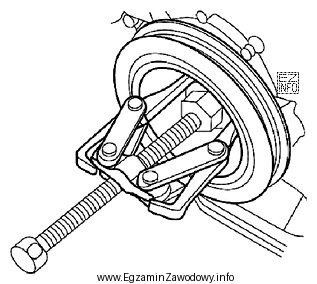

Na rysunku przedstawiono sposób
Ilustracja przedstawia sposób demontażu koła pasowego, co jest częścią egzaminu zawodowego dla technika pojazdów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "demontażu koła pasowego" jest właściwa, jeśli rysunek pokazuje zdejmowanie koła z wału (np. odkręcanie centralnej śruby i użycie narzędzia do zdjęcia elementu).
"Blokowanie wału" dotyczy unieruchomienia do odkręcania, a "wymiana filtra" i "regulacja pompy" odnoszą się do układu smarowania.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność rozpoznania czynności obsługowo-naprawczej na podstawie rysunku. Poprawna jest odpowiedź "demontażu koła pasowego", jeżeli na ilustracji widać czynności prowadzące do zdjęcia koła pasowego z wału (typowo: odkręcanie mocowania koła oraz zastosowanie rozwiązania umożliwiającego jego bezpieczne zdjęcie bez podważania i uszkodzeń).

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "Blokowania wału korbowego" opisuje operację pomocniczą (unieruchomienie wału), wykonywaną często po to, aby móc odkręcić śrubę koła pasowego. Jeśli rysunek pokazuje zdejmowanie elementu, to nie jest to wyłącznie blokowanie.
  • "Wymiany filtra oleju" dotyczy układu smarowania: rozpoznaje się ją po filtrze i typowych narzędziach do jego odkręcania. Nie jest to czynność związana z kołem pasowym napędu osprzętu.
  • "Regulacji wydajności pompy oleju" odnosi się do elementów pompy/układu smarowania i w praktyce ma inny kontekst oraz inne elementy na rysunku niż napęd pasowy.

Wskazówka egzaminacyjna: najpierw ustal, jaki element jest "bohaterem" rysunku (napęd pasowy/koło pasowe czy elementy układu olejowego), a dopiero potem dobierz czynność. Jeżeli na ilustracji dominują elementy związane z napędem (koło/pasek/obszar czoła wału), odpowiedzi z układu smarowania zwykle są dystraktorami.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest koło pasowe w samochodzie?
Koło pasowe to element napędu pasowego, który przenosi moment obrotowy (np. z wału korbowego) na pasek. Pasek napędza osprzęt silnika, taki jak alternator czy sprężarka klimatyzacji. Kształt i mocowanie koła zależą od konstrukcji silnika.
Jak rozpoznać na rysunku demontaż koła pasowego?
Szukaj oznak zdejmowania elementu z wału: odkręcania śruby mocującej, zastosowania ściągacza lub innego narzędzia do zsunięcia koła, oraz tego, że "celem" jest koło pasowe. Sama obecność blokady wału nie przesądza, bo może być etapem demontażu.
Dlaczego blokowanie wału korbowego nie zawsze jest demontażem koła pasowego?
Blokowanie wału to czynność pomocnicza – unieruchamia wał, aby można było bezpiecznie odkręcać śruby (np. koła pasowego). Demontaż koła pasowego to już zdjęcie elementu z wału. Na rysunku trzeba ocenić, czy pokazano unieruchomienie, czy faktyczne zdejmowanie.
Jakie narzędzia stosuje się do demontażu koła pasowego?
Najczęściej używa się kluczy do odkręcenia mocowania oraz narzędzi do bezpiecznego zdjęcia koła (np. ściągacza) – zależnie od konstrukcji. W praktyce ważne jest dobranie narzędzia do typu koła i sposobu jego osadzenia, aby nie uszkodzić wału ani koła.
Kiedy trzeba zdejmować koło pasowe wału korbowego?
Demontaż koła pasowego bywa potrzebny np. przy pracach z rozrządem, uszczelniaczem wału, wymianie paska osprzętu lub naprawach elementów czoła silnika. Zawsze należy stosować procedurę producenta, bo szczegóły różnią się między silnikami.
Co może się stać po błędnym demontażu koła pasowego?
Nieprawidłowe zdejmowanie (np. podważanie) może uszkodzić koło pasowe, powierzchnie przylgowe, gwint/śrubę mocującą lub uszczelniacz wału. Skutkiem mogą być drgania, hałas, rozspajanie paska, a nawet wycieki oleju. Dlatego istotne są właściwe narzędzia i technika.
Jak odróżnić temat koła pasowego od wymiany filtra oleju na ilustracji?
Wymiana filtra oleju dotyczy elementów układu smarowania i zwykle wiąże się z widocznym filtrem oraz narzędziem do jego odkręcania. Koło pasowe to element napędu pasowego, zlokalizowany przy pasku i osprzęcie. Jeśli rysunek skupia się na napędzie paska, to nie jest filtr.
Czy regulacja wydajności pompy oleju jest typową czynnością obsługową?
Zwykle nie jest to czynność rutynowa jak wymiana filtra czy paska. Pompa oleju ma określoną konstrukcję i parametry, a ewentualne prace dotyczą raczej kontroli, naprawy lub wymiany elementów. Jeśli rysunek pokazuje napęd pasowy, odpowiedź o pompie oleju jest dystraktorem.
Jakie błędy najczęściej popełnia się w pytaniach "na rysunku przedstawiono"?
Najczęstszy błąd to wybór odpowiedzi po jednym szczególe (np. zobaczyłem wał → "blokowanie wału"), zamiast po analizie celu rysunku. Drugi błąd to mylenie układów (napęd osprzętu vs smarowanie). Pomaga sprawdzenie, jaki element jest centralny na ilustracji.
Jak przygotować się do zadań z rozpoznawania czynności warsztatowych na obrazkach?
Ćwicz łączenie elementów i narzędzi z operacją: koło/pasek/ściągacz → prace przy napędzie; filtr/miska/olej → smarowanie. Oglądaj zdjęcia z napraw oraz schematy z materiałów szkolnych i porównuj podobne operacje (np. blokowanie vs demontaż). To buduje "bank skojarzeń" potrzebny na egzaminie.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

Źródła:

  • Robert Bosch GmbH: "Podręcznik techniki samochodowej Bosch" (wydanie polskie), dział: silnik spalinowy / napęd osprzętu (koła pasowe, paski).
  • Wikipedia (PL): "Koło pasowe" – opis elementu i zastosowań, https://pl.wikipedia.org/wiki/Ko%C5%82o_pasowe (dostęp: 2026-03-01)

Materiały:

  • Podręczniki/kompendia techniki samochodowej (rozdziały o budowie silnika i napędzie osprzętu)
  • Instrukcje serwisowe (procedury demontażu/montażu koła pasowego) dla wybranych silników
  • Materiały dydaktyczne ze szkół branżowych: rysunki i fotografie narzędzi (ściągacze, blokady wału)
