PYTANIE NR 20.

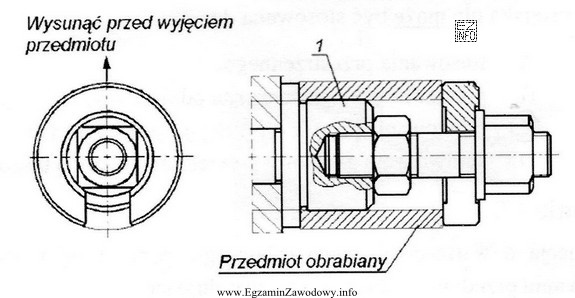

Na rysunku przedstawiono sposób mocowania tulei na tokarce za pomocą trzpienia
Ilustracja przedstawia sposób mocowania tulei na tokarce za pomocą trzpienia stałego i podkładki wysuwnej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawne jest "stałego i podkładki wysuwnej."
Ten sposób mocowania tulei polega na osadzeniu jej na trzpieniu stałym oraz dociśnięciu/ustaleniu elementem wysuwnym (podkładką), co zapewnia osiowość i stabilność podczas toczenia. Pozostałe odpowiedzi opisują inne typy trzpieni lub inne sposoby chwytu.

Pełne wyjaśnienie:

W toczeniu tulei i pierścieni (detali z otworem) często stosuje się trzpienie, aby uzyskać dobre ustalenie osiowe i ograniczyć bicie. Odpowiedź "stałego i podkładki wysuwnej." wskazuje na rozwiązanie, w którym tuleja jest osadzona na trzpieniu o stałej średnicy/kształcie, a następnie dociskana lub pozycjonowana elementem współpracującym (podkładką wysuwną). Taki układ ma na celu zapewnienie powtarzalnego bazowania i stabilnego docisku podczas obróbki.

Dlaczego pozostałe odpowiedzi są błędne w kontekście tego rozpoznania z rysunku?

  • "centrującego zewnętrznego." – sugeruje trzpień/układ nastawiony na centrowanie od zewnętrznej powierzchni lub inną konstrukcję centrowania niż typowe osadzenie tulei na trzpieniu z dociskiem podkładką. W praktyce takie nazewnictwo bywa kojarzone z innymi przyrządami i nie odpowiada układowi "trzpień stały + element wysuwny".
  • "rozprężnego specjalnego." – trzpień rozprężny działa poprzez rozpieranie (zwykle w otworze tulei) i zacisk wewnętrzny. Jeśli na rysunku widać rozwiązanie oparte na trzpieniu stałym i docisku podkładką, to nie jest to mechanizm rozprężny.
  • "stałego z chwytem stożkowym." – odnosi się do sposobu zamocowania trzpienia w maszynie (np. stożek), a nie do wyróżniającego elementu zestawu mocującego widocznego w rozwiązaniu z podkładką wysuwną. W zadaniu kluczowa jest identyfikacja kompletnego sposobu mocowania tulei, a nie tylko rodzaj chwytu trzpienia.

Wskazówka egzaminacyjna: w zadaniach "na rysunku przedstawiono…" najpierw rozpoznaj funkcję elementów (osadzenie, docisk, bazowanie), a dopiero potem dopasuj nazwę. Jeśli widzisz dodatkowy element przesuwany osiowo (np. docisk/ustalenie), szukaj odpowiedzi, która go explicite uwzględnia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest trzpień tokarski do mocowania tulei?
Trzpień tokarski to element (mandrel), na który nasadza się detal z otworem, np. tuleję. Umożliwia ustalenie osi detalu względem osi wrzeciona i stabilne mocowanie podczas toczenia. W zależności od konstrukcji może być stały (o stałej średnicy) lub rozprężny (zaciskający się w otworze).
Jak działa trzpień stały i podkładka wysuwna w mocowaniu tulei?
Tuleja jest osadzana na trzpieniu stałym, a podkładka wysuwna pełni rolę docisku lub ustalenia położenia osiowego. Dzięki temu detal nie przesuwa się wzdłuż osi i zachowuje współosiowość w trakcie skrawania. To typowe rozwiązanie, gdy nie trzeba rozpierać otworu tulei.
Dlaczego osiowość mocowania tulei na tokarce jest taka ważna?
Jeśli tuleja nie jest współosiowa z wrzecionem, pojawia się bicie, a obrabiana powierzchnia będzie miała błędy kształtu i wymiaru. Dodatkowo rosną drgania, pogarsza się chropowatość, a narzędzie zużywa się szybciej. Dlatego dobór trzpienia i docisku ma bezpośredni wpływ na jakość toczenia.
Czym różni się trzpień rozprężny od trzpienia stałego?
Trzpień rozprężny mocuje detal przez rozpieranie elementów w otworze, co daje pewny zacisk wewnętrzny i kompensuje niewielkie różnice średnicy. Trzpień stały nie rozpręża się – detal jest na nim osadzany "na pasowanie", a docisk realizuje się innym elementem (np. nakrętką lub podkładką).
Kiedy stosuje się trzpień rozprężny do tulei?
Trzpień rozprężny stosuje się, gdy potrzebny jest pewny zacisk wewnętrzny bez dodatkowego docisku z czoła, np. przy krótkich tulejach, gdy pasowanie na trzpieniu stałym byłoby zbyt luźne lub gdy zależy na szybkim mocowaniu. Ważne jest jednak, by nie zdeformować cienkościennej tulei nadmiernym rozpieraniem.
Jak rozpoznać na rysunku, że użyto podkładki wysuwnej?
Zwykle widać dodatkowy element pracujący osiowo, który przylega do czoła tulei i może się przesuwać wzdłuż trzpienia, realizując docisk lub ustalenie. Kluczowe jest odróżnienie go od stałych kołnierzy czy nakrętek. Na egzaminie warto szukać elementów pokazanych jako "ruchome" wzdłuż osi trzpienia.
Czy chwyt stożkowy trzpienia zawsze oznacza poprawną odpowiedź?
Nie. Chwyt stożkowy opisuje sposób osadzenia trzpienia w maszynie (np. w tulei/gnieździe stożkowym), ale pytanie może dotyczyć samego sposobu mocowania tulei na trzpieniu. Wtedy ważniejsze jest, czy widać docisk, podkładkę, rozprężanie itp., a nie sam typ chwytu.
Jakie są typowe błędy uczniów przy pytaniach o mocowanie na tokarce?
Częsty błąd to wybór odpowiedzi na podstawie znajomo brzmiącej nazwy bez porównania z rysunkiem. Inny problem to mylenie funkcji: rozprężny (rozpieranie w otworze) vs stały (osadzenie) oraz pomijanie elementów dociskowych. Pomaga zasada: najpierw funkcja na rysunku, potem nazwa.
Jakie zagrożenia wynikają ze złego zamocowania tulei na trzpieniu?
Złe zamocowanie może spowodować wysunięcie detalu, uderzenie narzędzia w obrabiany element, a nawet wyrwanie tulei z mocowania. Skutkiem są uszkodzenia detalu, narzędzia i ryzyko wypadku. Dlatego przed uruchomieniem tokarki sprawdza się docisk, oparcie czołowe i brak nadmiernego bicia.
Jak przygotować się do egzaminu z rozpoznawania osprzętu tokarskiego?
Ćwicz na zdjęciach i rysunkach: uchwyty, trzpienie stałe, rozprężne, kły, podtrzymki. Do każdego elementu dopasuj funkcję (bazowanie, docisk, centrowanie). Warto też w pracowni obejrzeć realne części i nazwać je na głos. Na teście szukaj cech funkcjonalnych, nie tylko nazw.
