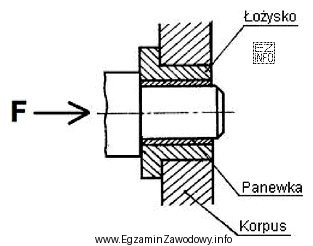

Rozpoznanie rodzaju łożyska na rysunku montażowym opiera się na dwóch kluczowych kryteriach: (1) czy jest to łożysko ślizgowe czy toczne oraz (2) jaki kierunek obciążenia ma przenosić: poprzeczny (promieniowy) czy wzdłużny (osiowy).
Dlaczego poprawna jest odpowiedź: "ślizgowego poprzecznego"?
Łożysko ślizgowe nie ma kulek ani wałeczków. W typowym montażu widać elementy takie jak panew/tuleja (często dzielona), oprawa oraz powierzchnie współpracujące, po których czop wału ślizga się w warstwie smarnej. Określenie poprzeczne oznacza, że zasadniczo przenoszone są siły promieniowe, czyli działające prostopadle do osi wału. Taki układ łożyskowania nie wymaga charakterystycznych elementów oporowych ustawionych "na czoło" do przenoszenia sił osiowych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "tocznego stożkowego" – łożysko stożkowe jest łożyskiem tocznym (ma bieżnie i wałeczki stożkowe). W montażu oczekuje się widocznych elementów tocznych oraz typowego sposobu osiowego ustawienia/preloadu. Ponadto łożyska stożkowe często przenoszą jednocześnie składową promieniową i osiową, co wiąże się z innymi detalami konstrukcyjnymi niż w łożyskach ślizgowych.
- "ślizgowego wzdłużnego" – łożysko ślizgowe wzdłużne (oporowe) służy do przenoszenia sił osiowych. W rysunku montażowym zwykle występują powierzchnie oporowe/podkładki oporowe ustawione prostopadle do osi, tak aby "przyjmowały" nacisk wzdłuż wału. Jeżeli montaż przedstawia typowe podparcie promieniowe czopa, to nie jest to rozwiązanie wzdłużne.
- "tocznego kulkowego" – łożysko kulkowe to łożysko toczne; na rysunku zwykle identyfikuje się pierścień zewnętrzny i wewnętrzny oraz kulki (lub przynajmniej przekrój bieżni). Jeżeli konstrukcja pokazuje panew/tuleję i brak elementów tocznych, to odpowiedź "kulkowe" jest niezgodna z cechami montażu.
Wskazówka egzaminacyjna: najpierw zdecyduj, czy na rysunku są elementy toczne (kulki/wałeczki, bieżnie, pierścienie). Jeśli nie – to najpewniej łożysko ślizgowe. Dopiero potem oceń, czy układ ma przejmować siły osiowe (wzdłużne, oporowe) czy promieniowe (poprzeczne). Taka kolejność zmniejsza ryzyko wyboru "na skojarzenie".
