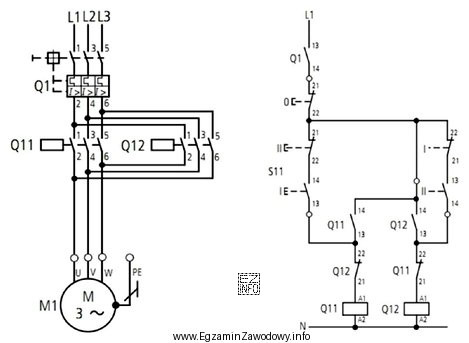

W urządzeniach dźwigowych sterowanie elektryczne oznacza, że sygnały sterujące i logika działania są realizowane przez elementy elektryczne/elektroniczne: aparaturę łączeniową, układy przekaźnikowe lub sterowniki, czujniki (np. krańcówki), obwody bezpieczeństwa oraz okablowanie. Na rysunkach i schematach zwykle widać wtedy symbole zasilania, przewody elektryczne, styczniki/przekaźniki, zestykowe elementy sterujące oraz połączenia charakterystyczne dla obwodów.
Odpowiedź "elektryczne" jest właściwa wtedy, gdy na przedstawionym rysunku dominują symbole i elementy typowe dla obwodów elektrycznych, a sterowanie polega na załączaniu/rozłączaniu obwodów oraz przekazywaniu sygnałów elektrycznych.
Pozostałe odpowiedzi są nieprawidłowe, gdy rysunek nie przedstawia cech właściwych dla tych typów sterowania:
- "hydrauliczne" – sterowanie hydrauliczne kojarzy się z rozdzielaczami, zaworami, pompą, przewodami olejowymi i oznaczeniami przepływu/ciśnienia. Jeśli na rysunku zamiast tego są elementy elektryczne, wybór ten wynika zwykle z mylenia napędu hydraulicznego z samym sposobem sterowania.
- "mechaniczne" – wskazywałoby na układ dźwigni, cięgien, krzywek, przekładni lub bezpośrednich połączeń mechanicznych bez typowej aparatury elektrycznej. Jest to częsty błąd, gdy uczeń zauważy element konstrukcyjny i uzna go za "sterujący".
- "pneumatyczne" – rozpoznaje się po zaworach pneumatycznych, przygotowaniu powietrza, siłownikach pneumatycznych i przewodach sprężonego powietrza. Gdy rysunek pokazuje obwód elektryczny, nie ma podstaw do takiej klasyfikacji.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, wypisz w myślach 2–3 elementy, które widzisz na rysunku, i dopasuj je do "języka" danego sterowania (przewody elektryczne i styki vs zawory i medium robocze vs cięgna i dźwignie).
