KWALIFIKACJA INF9 - CZERWIEC 2019



PYTANIE NR 20.

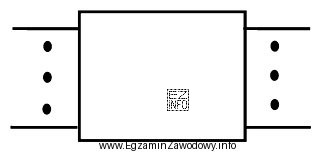

Na rysunku przedstawiono symbol graficzny
Ilustracja przedstawia symbol graficzny jednosekcyjnego pola komutacyjnego, co jest związane z kwalifikacją zawodową montera
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "jednosekcyjnego pola komutacyjnego." jest właściwa, gdy symbol na rysunku przedstawia pojedynczy blok/sekcję realizującą komutację.
Pole wielosekcyjne byłoby oznaczone jako kilka sekcji. Symbole modułów generatorów tonów lub portów dotyczą innych funkcji i mają inne oznaczenia w dokumentacji.

Pełne wyjaśnienie:

W pytaniu sprawdzana jest umiejętność rozpoznawania symboli graficznych spotykanych w dokumentacji urządzeń telekomunikacyjnych (schematach blokowych, połączeniowych lub funkcjonalnych). Poprawna odpowiedź to "jednosekcyjnego pola komutacyjnego.", czyli elementu, który realizuje zestawianie/łączenie torów w ramach jednej sekcji (pojedynczego segmentu funkcjonalnego).

Dlaczego nie pozostałe odpowiedzi:

  • "wielosekcyjnego pola komutacyjnego." – wielosekcyjność oznacza, że pole składa się z kilku powtarzalnych sekcji; na rysunkach zwykle jest to widoczne jako zwielokrotnienie segmentów lub rozbudowany podział na sekcje.
  • "modułu generatorów sygnałów tonowych." – generatory tonów to funkcja związana z wytwarzaniem sygnałów (np. tonów informacyjnych), a nie z komutacją torów; w dokumentacji są zwykle oznaczane jako moduł sygnałowy, nie jako pole komutacyjne.
  • "modułu portów wewnętrznych i zewnętrznych." – moduł portów dotyczy interfejsów wejścia/wyjścia (wewnętrznych lub zewnętrznych). To inna kategoria elementu niż pole komutacyjne i jest oznaczana symbolami odnoszącymi się do interfejsów/gniazd/portów.

Wskazówka egzaminacyjna: przy tego typu zadaniach najpierw ustal, czy symbol opisuje funkcję przełączania (komutacji), czy funkcję generowania sygnałów albo udostępniania portów. Następnie oceń, czy symbol przedstawia jedną czy wiele sekcji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pole komutacyjne w telekomunikacji?
Pole komutacyjne to część urządzenia/systemu, która realizuje przełączanie (zestawianie połączeń) między torami lub kanałami. W praktyce odpowiada za to, aby sygnał z jednego wejścia mógł zostać połączony z wybranym wyjściem zgodnie z konfiguracją lub żądaniem zestawienia.
Jak rozpoznać na schemacie jednosekcyjne pole komutacyjne?
Zwykle rozpoznaje się je po tym, że symbol przedstawia jedną sekcję/blok komutacji, bez powtórzeń segmentów. Jeśli rysunek pokazuje tylko pojedynczy moduł przełączający, bez podziału na kilka sekcji, to wskazuje na wersję jednosekcyjną.
Jaka jest różnica między jednosekcyjnym a wielosekcyjnym polem komutacyjnym?
Jednosekcyjne pole komutacyjne ma jeden segment realizujący przełączanie. Wielosekcyjne składa się z kilku sekcji (np. kilku podobnych bloków), co zwiększa liczbę możliwych połączeń lub ułatwia rozbudowę. Różnica wynika ze struktury, a nie z samej nazwy.
Dlaczego w zadaniach egzaminacyjnych sprawdza się rozpoznawanie symboli graficznych?
Bo w pracy montera/technika telekomunikacji trzeba szybko czytać dokumentację: schematy połączeń, blokowe i funkcjonalne. Poprawne rozpoznanie symbolu ogranicza pomyłki montażowe (np. błędne wpięcie toru) i przyspiesza diagnostykę usterek.
Co oznaczają na schematach moduły generatorów sygnałów tonowych?
To elementy odpowiedzialne za wytwarzanie sygnałów akustycznych/tonowych (np. tonów informacyjnych). Nie realizują komutacji torów, tylko generują określone przebiegi. Na schemacie są oznaczane symbolami modułów sygnałowych, a nie jako pole komutacyjne.
Czy moduł portów wewnętrznych i zewnętrznych może wyglądać podobnie do pola komutacyjnego?
Na uproszczonych schematach niektóre bloki mogą być do siebie podobne, dlatego trzeba patrzeć na funkcję: porty odnoszą się do interfejsów I/O (wejść/wyjść), a pole komutacyjne do przełączania połączeń. W egzaminie decyduje zgodność symbolu z jego przeznaczeniem.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu symboli na rysunku?
Najczęstsze są: mylenie podobnych ikon (błąd podobieństwa), sugerowanie się pojedynczym słowem z odpowiedzi zamiast analizą rysunku oraz "strzał na chybił-trafił" bez sprawdzenia, czy symbol dotyczy komutacji, sygnałów tonowych czy portów. Pomaga ćwiczenie na wielu przykładach.
Kiedy w praktyce spotyka się pola komutacyjne w sieciach telekomunikacyjnych?
Pola komutacyjne pojawiają się w urządzeniach i węzłach, gdzie trzeba zestawiać tory/połączenia, np. w elementach systemów abonenckich i w sprzęcie pośredniczącym. Monter spotyka je przy instalacji, uruchomieniu oraz serwisie, gdy konieczne jest ustalenie, gdzie i jak realizowane jest przełączanie.
Jak uczyć się symboli do INF.1, żeby nie mylić odpowiedzi?
Najlepiej uczyć się w dwóch krokach: (1) kojarzyć symbol z funkcją (komutacja, porty, generacja sygnałów), (2) kojarzyć szczegóły symbolu ze strukturą (jedna sekcja vs wiele). Skuteczne są fiszki z rysunkiem po jednej stronie i nazwą po drugiej.
Czy da się rozwiązać takie pytanie bez oglądania rysunku?
Nie, bo treść mówi wprost, że chodzi o symbol przedstawiony na rysunku. Bez grafiki nie ma danych wejściowych do rozpoznania elementu. Na egzaminie zawsze analizuj rysunek: nawet mały detal może wskazywać liczbę sekcji lub typ modułu.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Odpowiedź "jednosekcyjnego pola komutacyjnego." jest właściwa, gdy symbol na rysunku przedstawia pojedynczy blok/sekcję realizującą komutację.Pole wielosekcyjne byłoby oznaczone jako kilka sekcji."

Materiały:

  • Instrukcje/DTR urządzeń telekomunikacyjnych używanych w pracowniach szkolnych (sekcja: symbole i schematy)
  • Podręczniki do kwalifikacji INF.1 obejmujące czytanie dokumentacji i oznaczenia na schematach
  • Zestawy ćwiczeń z rozpoznawania symboli i bloków funkcjonalnych w systemach telekomunikacyjnych
