W zadaniach z symboliki geodezyjno-kartograficznej kluczowe jest odczytanie dwóch niezależnych cech symbolu rozjazdu kolejowego:
- Rodzaj: "łukowy" vs "podwójny".
- Stronność: "jednostronny" vs "dwustronny".

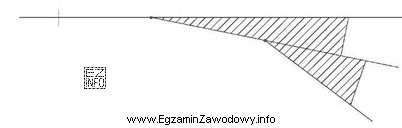

Odpowiedź "podwójnego jednostronnego" jest właściwa, gdy na rysunku widać, że rozjazd tworzy dwa odgałęzienia (czyli układ bardziej złożony niż pojedyncze odgałęzienie), ale wszystkie odchylenia toru występują po tej samej stronie toru zasadniczego. Tę "jednostronność" rozumie się jako brak symetrycznego rozgałęzienia na obie strony.
Dlaczego pozostałe odpowiedzi nie pasują:
- "łukowego jednostronnego" – w rozjeździe łukowym jedno z ramion prowadzi po łuku; symbol jest charakterystyczny dla przejścia w łuk, a nie dla układu dwóch odgałęzień typowego dla rozjazdu podwójnego.
- "podwójnego dwustronnego" – "dwustronny" oznacza rozgałęzienie/odchylenie torów na obie strony osi (układ bardziej symetryczny). Jeżeli na rysunku odgałęzienia są tylko po jednej stronie, taka odpowiedź jest sprzeczna z cechą symbolu.
- "łukowego dwustronnego" – łączy dwa parametry, które nie odpowiadają rozpoznanemu układowi: rozjazd łukowy dotyczy prowadzenia po łuku, a "dwustronny" wymaga odgałęzień po obu stronach.
Wskazówka egzaminacyjna: najpierw ustal, czy symbol pokazuje układ pojedynczy czy podwójny (liczba odgałęzień/skrzyżowań w obrębie rozjazdu), a dopiero potem oceń stronność (czy odgałęzienia są po jednej, czy po dwóch stronach). Dzięki temu unikasz typowego błędu zakotwiczenia się na jednym słowie z odpowiedzi.
