W systemach suchej zabudowy obudowa (zabudowa) słupa o konstrukcji stalowej może być wykonana w różnych wariantach. Najczęściej różnią się one:
- liczbą warstw okładziny (pojedyncze lub podwójne opłytowanie),
- sposobem zamocowania (płyty mocowane do profili stalowych rusztu lub mocowane pośrednio do klipsów/łączników systemowych).

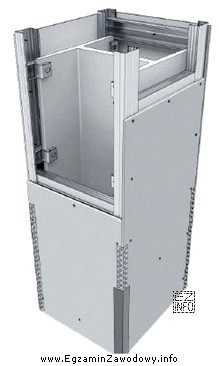

Odpowiedź "pojedynczym opłytowaniem na profilach stalowych" jest właściwa, gdy na detalu widać jedną warstwę płyt okładzinowych oraz klasyczny ruszt/prowadzenie z profili stalowych, do którego płyty są przykręcane. W takim wariancie nie identyfikuje się dodatkowej, drugiej warstwy płyt, ani elementów charakterystycznych dla mocowania klipsowego.
Dlaczego pozostałe odpowiedzi są błędne?
- "podwójnym opłytowaniem na profilach stalowych" jest niepoprawne, jeśli na rysunku nie ma dwóch warstw płyt (podwójnego poszycia). Uczniowie często mylą pogrubioną linię rysunkową z drugą warstwą, dlatego trzeba patrzeć na jednoznaczne oznaczenia warstw.
- "podwójnym opłytowaniem mocowanym do klipsów" łączy dwa warunki naraz (dwie warstwy oraz klipsy). To typowa pułapka: nawet jeśli ktoś rozpozna klipsy, nadal musi potwierdzić liczbę warstw, a nie zakładać jej "z rozpędu".
- "pojedynczym opłytowaniem mocowanym do klipsów" odpada, gdy detal pokazuje mocowanie do profili (np. układ rusztu) zamiast elementów klipsowych. Pomyłka wynika zwykle z utożsamienia każdego łącznika z "klipsem", mimo że w systemach suchej zabudowy funkcję łączników mogą pełnić różne elementy.
Wskazówka egzaminacyjna: analizując rysunek, najpierw ustal liczbę warstw płyt (1 czy 2), a dopiero potem sposób mocowania (profil czy klips). Takie podejście redukuje ryzyko, że poprawnie rozpoznasz tylko jeden aspekt i wybierzesz odpowiedź częściowo pasującą.
