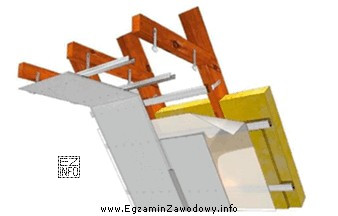

W zadaniu trzeba rozpoznać rodzaj konstrukcji oraz układ warstw pokazany na rysunku systemu zabudowy poddasza. Odpowiedź "metalowej z pojedynczym opłytowaniem i paroizolacją" jest poprawna, gdy schemat przedstawia ruszt z profili metalowych (charakterystyczny układ profili/łączników) oraz tylko jedną warstwę okładziny od strony wnętrza, a dodatkowo zaznaczono paroizolację (folię po ciepłej stronie przegrody), której celem jest ograniczenie przenikania pary wodnej do izolacji.
Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu?
- "metalowej z podwójnym opłytowaniem z OSB" – podwójne opłytowanie oznacza dwie warstwy płyt, a OSB to inny materiał okładzinowy niż typowe opłytowanie płytami gipsowo-kartonowymi; jeśli rysunek pokazuje pojedynczą warstwę i/lub brak OSB, ta odpowiedź odpada.
- "drewnianej z podwójnym opłytowaniem i izolacją ze styropianu" – konstrukcja drewniana ma inne oznaczenia elementów nośnych niż profile metalowe; dodatkowo w zabudowach poddaszy jako izolację najczęściej spotyka się materiały włókniste, a nie płyty styropianowe dopasowane do przestrzeni między elementami konstrukcji.
- "drewnianej z pojedynczym opłytowaniem i izolacją z wełny mineralnej" – nawet jeśli wełna mineralna jest częsta, kluczowe jest to, co widać na rysunku: jeżeli konstrukcja jest metalowa i zaznaczono paroizolację, wariant z konstrukcją drewnianą nie jest zgodny.
Wskazówka egzaminacyjna: najpierw rozpoznaj ruszt (metal/drewno), potem policz warstwy okładziny (jedna czy dwie), a na końcu sprawdź, czy zaznaczono paroizolację i po której stronie izolacji się znajduje.
