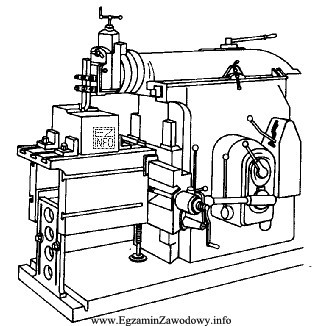

Rozpoznanie obrabiarki na rysunku polega na identyfikacji zasady skrawania oraz układu ruchów. Dla strugarek charakterystyczny jest ruch główny posuwisto-zwrotny (to narzędzie lub stół wykonuje ruch roboczy tam i z powrotem), a skrawanie zachodzi głównie w jednym kierunku podczas suwu roboczego.
Odpowiedź "strugarkę poprzeczną" jest właściwa, gdy z rysunku wynika typowy układ tej obrabiarki: kompaktowa konstrukcja, w której zespół narzędziowy i stół roboczy są zestawione w sposób charakterystyczny dla strugania realizowanego w układzie poprzecznym (w praktyce szkolnej i warsztatowej odróżnia się ją od strugarek wzdłużnych oraz pionowych właśnie po konfiguracji podstawowych zespołów).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "strugarkę wzdłużną" wybiera się często przez pomylenie nazw. Strugarka wzdłużna ma inny układ kinematyczny i gabarytowy (typowo kojarzona z inną organizacją ruchu stołu i przeznaczeniem do określonych operacji), więc na rysunku powinna mieć inne cechy konstrukcyjne.
- "strugarkę pionową" sugeruje obecność pionowego zespołu, ale kluczowe jest to, czy mamy do czynienia z układem właściwym dla strugania pionowego. Sama "pionowość" elementu na rysunku nie przesądza o typie – liczy się funkcja i sposób realizacji ruchów roboczych.
- "frezarkę pionową" można odrzucić po rozpoznaniu zasady obróbki: frezarka pracuje narzędziem obrotowym (frez), a w strugarce narzędzie nie obraca się w sposób typowy dla frezowania. Jeśli rysunek wskazuje na maszynę do strugania, odpowiedź związana z frezowaniem nie pasuje do klasy obrabiarek.
Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy na rysunku widać maszynę do strugania (ruch posuwisto-zwrotny), czy do frezowania (narzędzie obrotowe). Dopiero potem wybieraj wariant: poprzeczna/wzdłużna/pionowa, analizując układ podstawowych zespołów.
