KWALIFIKACJA MOT2 - WRZESIEŃ 2015

PYTANIE NR 7.

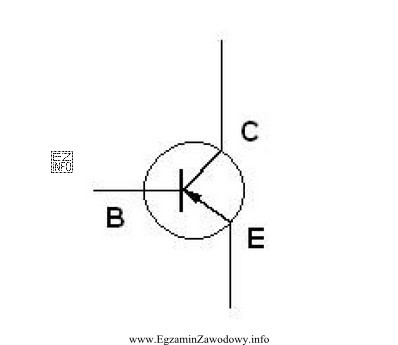

Na rysunku przedstawiono tranzystor
Ilustracja przedstawia schemat tranzystora typu PNP, co jest kluczowe dla egzaminu zawodowego w kwalifikacji M12 dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tranzystor PNP rozpoznaje się na schemacie po symbolu BJT, w którym strzałka na emiterze jest skierowana do wewnątrz (w stronę bazy). Dla NPN strzałka jest na zewnątrz. IGBT oraz tranzystor polowy mają inne, charakterystyczne symbole (bramka i kanał), więc nie pasują do symbolu BJT PNP.

Pełne wyjaśnienie:

W pytaniu należy rozpoznać rodzaj tranzystora na podstawie symbolu schematowego. W praktyce motoryzacyjnej jest to ważne, bo na schematach sterowników i modułów często spotyka się tranzystory jako elementy kluczujące (np. wysterowanie cewki, przekaźnika, lampy, silniczka).

Dlaczego poprawna jest odpowiedź "PNP."
Tranzystor PNP to tranzystor bipolarny (BJT) o strukturze P–N–P. Jego symbol na schemacie zawiera trzy elektrody: bazę, kolektor i emiter. Kluczową cechą rozróżniającą PNP od NPN jest kierunek strzałki na emiterze: dla PNP strzałka jest skierowana do środka (w stronę bazy). To praktyczna reguła identyfikacji bez wchodzenia w szczegóły technologii wykonania.

Dlaczego pozostałe odpowiedzi są niepoprawne

  • "NPN." – również jest tranzystorem bipolarnym, ale w symbolu NPN strzałka emitera jest skierowana na zewnątrz. Pomyłka zwykle wynika z automatycznego wyboru NPN jako "najczęstszego" typu albo z nieuważnego odczytu strzałki.
  • "IGBT." – to element z innej rodziny (tranzystor bipolarny z bramką izolowaną). Jego symbol schematowy zawiera cechy typowe dla sterowania bramką (jak w tranzystorach polowych) i nie jest standardowym symbolem BJT NPN/PNP. Jeśli na rysunku widać klasyczny symbol BJT, to IGBT nie pasuje.
  • "polowy." – "tranzystor polowy" (np. MOSFET/JFET) rozpoznaje się po obecności bramki i symbolu kanału; nie stosuje się w nim oznaczeń NPN/PNP. To częsta pułapka: uczeń kojarzy "tranzystor" ogólnie, ale nie odróżnia rodzin elementów po symbolach.

Wskazówka egzaminacyjna: najpierw ustal, czy symbol przedstawia BJT (baza–kolektor–emiter ze strzałką na emiterze). Dopiero potem rozstrzygaj PNP/NPN na podstawie strzałki. Jeśli widzisz bramkę – rozważ tranzystor polowy/IGBT, a nie NPN/PNP.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
PNP oznacza tranzystor bipolarny o strukturze P–N–P. W praktyce schematowej rozpoznasz go po symbolu BJT, w którym strzałka na emiterze jest skierowana do bazy (do środka). Typ PNP pracuje "odwrotnie" względem NPN pod względem polaryzacji złączy.
Najpierw upewnij się, że to BJT (baza, kolektor, emiter i strzałka na emiterze). Potem sprawdź strzałkę: dla PNP jest skierowana do środka (w stronę bazy), a dla NPN na zewnątrz. To najszybsza reguła rozpoznawania na egzaminie.
Strzałka emitera jest cechą diagnostyczną symbolu BJT: koduje kierunek przewodzenia dla złącza emiter–baza i pozwala rozróżnić typ PNP od NPN bez zgadywania. Pominięcie strzałki to częsta przyczyna błędów w zadaniach z identyfikacji elementów.
IGBT to tranzystor mocy łączący cechy sterowania bramką (jak w MOSFET) i przewodzenia bipolarnego. Nie opisuje się go jako NPN/PNP w tym samym sensie co BJT. Na schemacie ma symbol z bramką, więc gdy widzisz klasyczny symbol BJT ze strzałką emitera, IGBT jest nieadekwatną odpowiedzią.
Nie. Oznaczenia PNP i NPN dotyczą tranzystorów bipolarnych (BJT). Tranzystory polowe (np. MOSFET, JFET) klasyfikuje się inaczej (np. kanał N lub kanał P) i rozpoznaje po obecności bramki oraz symbolu kanału, a nie po strzałce emitera.
Najczęstsze błędy to: ignorowanie kierunku strzałki, mylenie rodzin elementów (BJT vs MOSFET/IGBT), wybór "NPN" z przyzwyczajenia oraz nieczytanie symbolu jako całości (np. bramka w tranzystorze polowym). Pomaga zasada: najpierw rodzina, potem typ.
Tranzystory (w tym PNP) mogą występować w modułach elektronicznych jako elementy sterujące i zabezpieczające, np. w układach kluczowania sygnałów, w prostych driverach obciążeń lub w torach pomiarowych. Na schematach serwisowych poprawne rozpoznanie typu ułatwia analizę polaryzacji i pomiarów.
BJT rozpoznasz po trzech wyprowadzeniach: baza, kolektor, emiter oraz po strzałce na emiterze. MOSFET ma bramkę (oddzielny element sterujący) i symbol kanału; często widać też diodę pasożytniczą w symbolu. Jeśli na rysunku jest strzałka emitera, zwykle chodzi o BJT.
To typowy "dystraktor" egzaminacyjny: sprawdza, czy zdający odróżnia tranzystory bipolarne od polowych. PNP/NPN dotyczy BJT, a "polowy" dotyczy innej rodziny elementów. Jeśli na rysunku jest symbol BJT, wybór "polowy" wynika z mylenia klasyfikacji tranzystorów.
Warto powtórzyć podstawowe symbole z dokumentacji schematowej: diody, tranzystory BJT (NPN/PNP), MOSFET, IGBT, przekaźniki i czujniki. Ćwicz na realnych schematach instalacji/sterowników: najpierw identyfikuj rodzinę elementu, potem szczegóły (np. kierunek strzałki lub typ kanału).
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Według specjalistów z branży: "Tranzystor PNP rozpoznaje się na schemacie po symbolu BJT, w którym strzałka na emiterze jest skierowana do wewnątrz (w stronę bazy)."

Źródła:

  • Wikipedia (EN): Bipolar junction transistor – symbol and PNP/NPN distinction, https://en.wikipedia.org/wiki/Bipolar_junction_transistor (dostęp: 2026-02-28)
  • Wikipedia (PL): Tranzystor bipolarny – opis i podstawowe rozróżnienie NPN/PNP, https://pl.wikipedia.org/wiki/Tranzystor_bipolarny (dostęp: 2026-02-28)
  • Wikipedia (PL): Tranzystor polowy – symbole i różnice względem BJT, https://pl.wikipedia.org/wiki/Tranzystor_polowy (dostęp: 2026-02-28)

Materiały:

  • Podręcznik do podstaw elektroniki: rozdział o tranzystorach BJT i ich symbolach
  • Tablice/słowniki symboli elektronicznych (schematy ideowe)
  • Materiały szkolne dotyczące elementów półprzewodnikowych w mechatronice pojazdów
