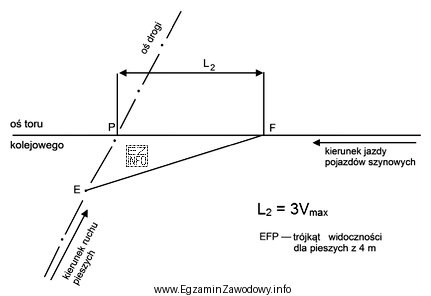

Trójkąt widoczności służy do oceny, czy uczestnik ruchu (tu: pieszy na przejściu kolejowym) ma wystarczającą możliwość zauważenia nadjeżdżającego pojazdu szynowego, a maszynista/pociąg jest "widoczny" z odpowiedniej odległości. W zadaniu trzeba obliczyć długość odcinka widoczności czoła pojazdu szynowego z drogi L2 dla zadanej prędkości Vmax = 60 km/h, korzystając z danych i zależności przedstawionych na rysunku.
Typowy tok rozwiązania takich zadań obejmuje:
- interpretację rysunku – ustalenie, czym jest odcinek L2 (jaki kierunek widoczności i jakie punkty ograniczają odcinek),
- wykorzystanie zależności ruchu – odległość, z której powinien być widoczny pojazd, zależy od prędkości oraz przyjętego czasu potrzebnego na bezpieczną reakcję/przejście (wprost lub pośrednio zakodowanego w konstrukcji trójkąta na rysunku),
- kontrolę jednostek – prędkość podana w km/h zwykle wymaga przeliczenia do m/s, jeśli w obliczeniach występuje czas w sekundach.
Odpowiedź "180 m" jest poprawna, ponieważ odpowiada odległości widoczności wyznaczonej dla 60 km/h zgodnie z konstrukcją trójkąta widoczności z rysunku i przyjętymi założeniami. Pozostałe odpowiedzi są typowymi wynikami błędów:
- "60 m" często wynika z błędnej heurystyki (utożsamienie wartości prędkości z odległością) albo z pominięcia części zależności wynikającej z geometrii trójkąta.
- "18 m" może być skutkiem błędu skali/odczytu z rysunku lub niepoprawnej konwersji jednostek (np. potraktowanie 60 km/h jak 60 m/s lub odwrotnie, a następnie wykonanie skróconych obliczeń).
- "240 m" bywa efektem przyjęcia zbyt dużego czasu/założenia dla warunków z rysunku albo pomylenia odcinków (np. użycia innej gałęzi trójkąta widoczności niż L2).
Wskazówka egzaminacyjna: w zadaniach z trójkątem widoczności najpierw nazwij, co dokładnie liczysz (L2), potem sprawdź jednostki, a na końcu oceń "zdroworozsądkowo", czy wynik jest realistyczny dla 60 km/h (rzędu setek metrów, a nie kilkunastu metrów).
