KWALIFIKACJA INF2 - STYCZEŃ 2014



PYTANIE NR 10.

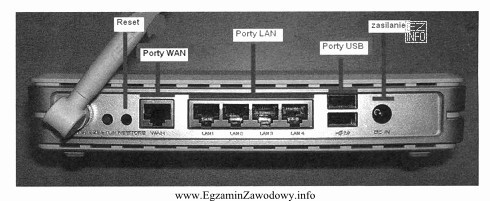

Na rysunku przedstawiono tylny panel
Ilustracja przedstawia tylny panel routera, co jest zgodne z kontekstem pytania egzaminacyjnego dotyczącego kwalifikacji E13
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Router rozpoznaje się zwykle po obecności portu WAN (do łącza operatora) oraz kilku portów LAN (do komputerów), często także po gnieździe zasilania i przycisku reset. Most i koncentrator nie mają typowego podziału WAN/LAN, a modem zwykle nie oferuje wielu portów LAN w takiej postaci jak router.

Pełne wyjaśnienie:

W tego typu zadaniach kluczowe jest rozpoznanie urządzenia po elementach widocznych na tylnym panelu. Router (w typowych urządzeniach SOHO) ma najczęściej:

  • jeden port WAN (wejście od operatora lub od modemu/ONT),
  • kilka portów LAN (np. 4× RJ-45 do komputerów/przełącznika),
  • gniazdo zasilania, często przycisk Reset/WPS oraz czasem port USB.

Taki układ (jeden "inny" port + kilka "takich samych" portów do sieci lokalnej) jest bardzo charakterystyczny dla routerów, bo urządzenie pełni rolę bramy między siecią lokalną a siecią zewnętrzną (routing/NAT/DHCP w ujęciu praktycznym).

Odpowiedź "mostu" jest niepoprawna, ponieważ most (bridge) służy do łączenia segmentów sieci na poziomie warstwy 2 i w praktyce nie występuje jako typowe urządzenie domowe z wyraźnie wydzielonym portem WAN oraz kilkoma portami LAN. Często funkcje mostu realizują inne urządzenia (np. punkty dostępowe, przełączniki) i sam tylny panel nie wygląda jak "brama WAN/LAN".

Odpowiedź "modemu" jest niepoprawna, bo modem/urządzenie dostępowe operatora zwykle ma złącze właściwe dla danej technologii (np. koncentryczne, telefoniczne, światłowodowe/ONT) oraz co najwyżej pojedynczy port Ethernet do podłączenia routera. Jeśli na panelu widać kilka portów do sieci lokalnej, częściej jest to router (czasem router z wbudowanym modemem, ale wtedy nadal rozpoznawalna jest funkcja routera).

Odpowiedź "koncentratora" (hub) również jest niepoprawna. Hub to urządzenie przestarzałe, pracujące jako rozdzielacz sygnału w warstwie 1: typowo miałby wiele jednakowych portów bez rozróżnienia na WAN/LAN i bez funkcji bramy. W nowoczesnych sieciach zastąpiły go przełączniki, a wygląd panelu routera zwykle zdradza "wejście" i "wyjścia" sieciowe.

Wskazówka egzaminacyjna: gdy masz do wyboru router/modem/hub/most, szukaj na rysunku asymetrii portów (jeden WAN + kilka LAN). Jeżeli wszystkie porty są identyczne i jest ich wiele, częściej myślimy o urządzeniu dystrybucyjnym (hub/switch), a jeśli dominuje jedno złącze dostępowe od operatora i pojedynczy Ethernet, częściej o modemie/ONT.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co odróżnia router od modemu na tylnym panelu urządzenia?
Router ma zwykle kilka portów LAN (np. 4× RJ-45) i osobny port WAN. Modem/urządzenie operatora często ma jedno złącze dostępowe (np. do linii/światłowodu) oraz najwyżej jeden port Ethernet do podłączenia routera.
Jakie porty najczęściej widać z tyłu domowego routera?
Najczęściej zobaczysz port WAN, kilka portów LAN, gniazdo zasilania oraz przycisk Reset. Czasem dochodzi port USB lub przełącznik zasilania. Układ "1 + kilka" (WAN + LAN) jest bardzo typowy.
Dlaczego koncentrator (hub) rzadko występuje w nowych sieciach?
Koncentrator przesyła ruch na wszystkie porty jednocześnie, co zwiększa kolizje i obniża wydajność. Zastąpiły go przełączniki, które kierują ramki do właściwego portu. Dlatego na egzaminie hub zwykle pojawia się jako odpowiedź myląca, a nie realne rozwiązanie.
Co to jest most sieciowy i kiedy mógłby się pojawić na egzaminie?
Most (bridge) łączy segmenty sieci na poziomie warstwy 2, filtrując ruch według adresów MAC. W praktyce jego funkcje realizują dziś przełączniki lub punkty dostępowe w trybie mostu. Na egzaminie most bywa mylony z routerem, ale zwykle nie ma portu WAN.
Jak rozpoznać port WAN i LAN na urządzeniu sieciowym?
Port WAN bywa opisany jako WAN/Internet i często jest pojedynczy (czasem w innym kolorze). Porty LAN są zwykle ponumerowane (1–4) i służą do podłączania komputerów lub przełącznika. Opisy na obudowie są kluczową wskazówką.
Czy modem może mieć kilka portów Ethernet i wyglądać jak router?
Tak, zdarzają się urządzenia typu "bramka" (router z wbudowanym modemem), które łączą funkcje modemu i routera. Wtedy na panelu nadal widać układ typowy dla routera (WAN/LAN lub porty LAN + złącze dostępowe). Na egzaminie zwykle klasyfikuje się je jako router.
Dlaczego w zadaniach pojawia się odpowiedź "koncentrator", skoro dziś używa się switchy?
To częsty "dystraktor" sprawdzający, czy zdający rozumie różnice między urządzeniami. Hub ma wiele identycznych portów i nie realizuje funkcji bramy ani routingu. Jeśli na rysunku widać wydzielony port Internet/WAN, odpowiedź "koncentrator" zwykle nie pasuje.
Jakie są najczęstsze błędy przy rozpoznawaniu urządzeń po panelu tylnym?
Najczęściej myli się router z modemem ("internet = modem") oraz hub z przełącznikiem ("dużo portów = hub"). Błędy wynikają z patrzenia na liczbę złączy bez analizy ich roli (WAN kontra LAN) i bez zwracania uwagi na opisy portów.
Kiedy urządzenie ma tylko jeden port RJ-45 i co to zwykle oznacza?
Jeśli urządzenie ma pojedynczy port RJ-45 (Ethernet) i dodatkowo inne złącze dostępowe od operatora, często jest to modem/ONT lub urządzenie operatora. Router domowy zazwyczaj ma kilka portów LAN, aby podłączyć więcej niż jedno urządzenie przewodowo.
Jak przygotować się do takich pytań na INF.2 o rozpoznawanie sprzętu sieciowego?
Warto przejrzeć zdjęcia paneli tylnych routerów, modemów/ONT i starszych urządzeń (hub). Ucz się schematu: WAN + kilka LAN dla routera, złącze operatora + 1 Ethernet dla modemu/ONT, oraz wiele identycznych portów dla urządzeń dystrybucyjnych.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że router rozpoznaje się zwykle po obecności portu WAN (do łącza operatora) oraz kilku portów LAN (do komputerów), często także po gnieździe zasilania i przycisku reset.
