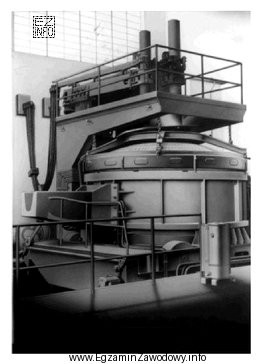

Prawidłowa odpowiedź to "łukowego", ponieważ piec łukowy jest urządzeniem, w którym źródłem ciepła jest łuk elektryczny. W typowej konstrukcji tego pieca na rysunku oczekuje się elementów pozwalających rozpoznać sposób doprowadzenia energii: obecności elektrod (najczęściej umieszczonych nad przestrzenią roboczą) oraz komory, w której energia elektryczna zamieniana jest na ciepło i następuje topienie wsadu.
Odpowiedź "płomiennego" jest nieprawidłowa, bo w piecach płomiennych ciepło dostarcza płomień i spaliny, a konstrukcja jest podporządkowana przepływowi gazów i ogrzewaniu wsadu od płomienia, nie od łuku elektrycznego.
Odpowiedź "martenowskiego" (piec martenowski, czyli otwarty piec do wytopu stali) również wiąże się z ogrzewaniem płomieniowym i charakterystycznymi rozwiązaniami komór/regeneratorów; nie jest to piec, w którym kluczowym elementem są elektrody wytwarzające łuk.
Odpowiedź "indukcyjnego kanałowego" jest błędna, ponieważ w piecach indukcyjnych energia cieplna powstaje na skutek nagrzewania indukcyjnego (prądy wirowe), a rozpoznawalnym wyróżnikiem jest układ induktora i kanału/obiegu ciekłego metalu, a nie zespół elektrod łukowych.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku przedstawiono…" najpierw ustal źródło energii (łuk, płomień, indukcja), a dopiero potem wybierz nazwę pieca. To ogranicza pomyłki wynikające z podobieństwa ogólnego kształtu urządzeń.
