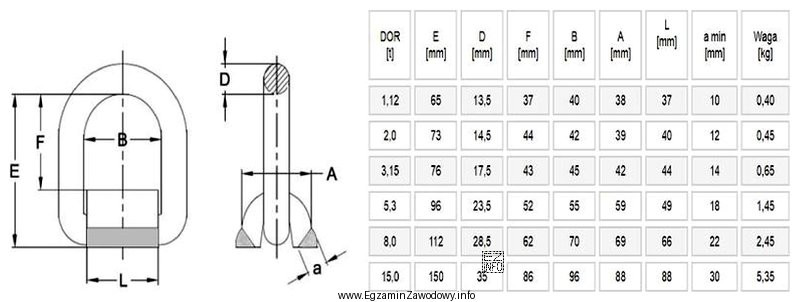

W zadaniach z uchwytami transportowymi spawanymi kluczowe jest prawidłowe skorzystanie z tabeli doboru powiązanej z rysunkiem. Dla podanej masy ładunku (tu: 8000 kg) należy odszukać w tabeli wiersz lub przedział, który obejmuje tę wartość, a następnie odczytać przypisane parametry geometryczne uchwytu.
Odpowiedź "22 mm/28,5 mm" jest poprawna, ponieważ odpowiada zestawowi wartości przyporządkowanych w tabeli do masy 8000 kg: pierwsza liczba dotyczy grubości spoiny, a druga średnicy pręta uchwytu. Właściwa para musi pochodzić z tej samej pozycji tabeli (tego samego wiersza/kolumny), inaczej powstaje niezgodny zestaw parametrów.
Dlaczego pozostałe odpowiedzi są błędne?
- "22 mm/23,5 mm" wygląda wiarygodnie, bo zachowuje taką samą grubość spoiny, ale łączy ją z inną średnicą pręta. To typowy błąd "mieszania" kolumn lub odczytu średnicy z sąsiedniego zakresu masy.
- "18 mm/17,5 mm" to wartości zbyt małe dla tak dużej masy w typowych tabelach doboru; wybór bywa skutkiem szukania liczby 8000 w złej części tabeli lub pomylenia jednostek/zakresów.
- "30 mm/14,5 mm" jest wewnętrznie nielogiczne dla standardowych zestawień: zwiększenie grubości spoiny przy jednoczesnym silnym zmniejszeniu średnicy pręta sugeruje odczyt dwóch liczb z różnych miejsc tabeli albo z różnych wariantów uchwytu.
Wskazówka egzaminacyjna: po znalezieniu w tabeli zakresu dla 8000 kg zawsze sprawdź nagłówki (co oznacza każda kolumna) i upewnij się, że oba parametry odczytujesz z jednej, spójnej pozycji. Zwróć też uwagę na zapis dziesiętny średnicy (np. 28,5 mm), bo pominięcie przecinka jest częstą przyczyną błędów.
