KWALIFIKACJA ELM5 - STYCZEŃ 2021

PYTANIE NR 4.

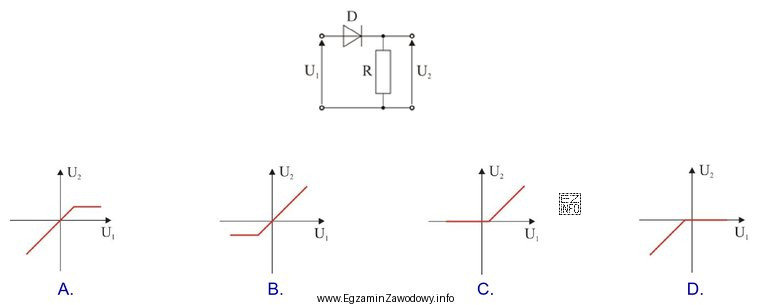

Na rysunku przedstawiono układ ogranicznika napięcia. Który rysunek przedstawia jego charakterystykę?
Ilustracja przedstawia schemat układu ogranicznika napięcia oraz cztery wykresy charakterystyk napięciowych oznaczone
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ogranicznik napięcia jest elementem nieliniowym: do pewnego poziomu napięcia prąd jest bardzo mały, a po przekroczeniu progu gwałtownie rośnie, co "ogranicza" dalszy wzrost napięcia na elemencie. Poprawna charakterystyka I–U ma więc wyraźne "kolano" i obszar stabilizacji.

Pełne wyjaśnienie:

Ogranicznik napięcia to element (lub układ), którego zadaniem jest ochrona obwodu przed zbyt wysokim napięciem. W praktyce realizuje się to elementem o nieliniowej charakterystyce prądowo-napięciowej (I–U), np. diodą Zenera (w kierunku zaporowym) albo warystorem (często bardziej symetrycznie dla obu polaryzacji).

Kluczową cechą ogranicznika jest to, że:

  • dla napięć mniejszych od wartości granicznej prąd jest niewielki (element prawie nie wpływa na układ),
  • po osiągnięciu pewnego progu następuje gwałtowne zwiększenie prądu,
  • dzięki temu dalszy wzrost napięcia na ograniczniku jest niewielki w porównaniu ze wzrostem prądu (w praktyce napięcie jest "ściskane" do okolicy wartości granicznej).

Na wykresie I–U taki efekt widać jako wyraźne załamanie/"kolano" charakterystyki oraz odcinek, w którym napięcie zmienia się mało mimo dużych zmian prądu. To właśnie taki kształt należy rozpoznać jako charakterystyczny dla ogranicznika napięcia.

Wykresy, które nie pasują do ogranicznika, to najczęściej:

  • charakterystyka liniowa (prosta zależność I i U) – typowa dla rezystora omowego; nie ma progu ograniczania, więc nie spełnia funkcji ochronnej w sensie "ściskania" napięcia,
  • charakterystyka bez wyraźnego progu (łagodna krzywa bez punktu załamania) – utrudnia wskazanie napięcia granicznego i nie pokazuje typowego trybu pracy ogranicznika,
  • charakterystyka typowej diody prostowniczej (silna przewodność głównie w jednym kierunku i brak stabilizacji w zaporze) – może mylić, bo też jest nieliniowa, ale nie jest to klasyczne ograniczanie napięcia do zadanej wartości,
  • wykres sugerujący element magazynujący energię (np. interpretowany jako zależność czasowa ładowania) – to nie jest statyczna charakterystyka I–U ogranicznika.

Na egzaminie warto zapamiętać zasadę: ogranicznik napięcia rozpoznasz po wyraźnym progu i obszarze, w którym napięcie "prawie stoi", a prąd rośnie. To odróżnia go od elementów liniowych i od elementów nieliniowych, które nie mają efektu stabilizacji/ograniczania napięcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Ogranicznik napięcia to element/układ zabezpieczający, który przy zbyt dużym napięciu zaczyna przewodzić dużo silniej, "ściągając" nadmiar energii i ograniczając wzrost napięcia na chronionym obwodzie. Typowe przykłady to dioda Zenera (w zaporze) i warystor.
Typowa charakterystyka I–U ma wyraźne "kolano": do pewnego napięcia prąd jest mały, a po przekroczeniu progu prąd rośnie bardzo szybko. W obszarze pracy ogranicznika napięcie zmienia się niewiele, mimo dużego przyrostu prądu.
Punkt załamania wynika z przejścia elementu w inny tryb pracy (np. przebicie w diodzie Zenera lub silna nieliniowość warystora). Od tego momentu mała zmiana napięcia powoduje duży wzrost prądu, co daje efekt ograniczania napięcia.
Rezystor ma prawie liniową zależność (prosta): prąd rośnie proporcjonalnie do napięcia, bez progu. Ogranicznik jest nieliniowy: długo "prawie nie przewodzi", a po przekroczeniu napięcia granicznego prąd rośnie gwałtownie (kolano na wykresie).
Nie wprost. Dioda prostownicza jest nieliniowa i ma próg przewodzenia w kierunku przewodzenia, ale nie służy typowo do stabilizacji/ograniczania napięcia do konkretnej wartości. Ogranicznik (np. Zenera) pracuje charakterystycznie w obszarze przebicia/stabilizacji.
Diodę Zenera stosuje się, gdy potrzeba prostego ograniczenia lub stabilizacji napięcia do wartości zbliżonej do napięcia Zenera. W układzie przewodzi ona głównie w kierunku zaporowym po przekroczeniu progu, dlatego często współpracuje z rezystorem ograniczającym prąd.
Warystor często wybiera się do ochrony przed krótkimi przepięciami i impulsami (np. ESD, przepięcia łączeniowe), bo może absorbować energię impulsu i bywa bardziej "symetryczny" dla obu polaryzacji. Dobór zależy od napięcia pracy i spodziewanych impulsów.
Najczęstsze pomyłki to wybór wykresu liniowego (bo wygląda "prosto"), pomylenie osi prądu i napięcia oraz utożsamienie każdej nieliniowej krzywej z ogranicznikiem. Trzeba szukać progu oraz odcinka, gdzie napięcie zmienia się mało mimo wzrostu prądu.
To zależy od rodzaju. Dioda Zenera w typowym użyciu ma wyraźny efekt ograniczania w jednym kierunku (zaporowym), natomiast warystor często ogranicza przepięcia w obu polaryzacjach (charakterystyka bardziej symetryczna). W zadaniu trzeba rozpoznać, co pokazuje rysunek.
Szukaj "kolana": odcinka, gdzie po przekroczeniu pewnego napięcia prąd rośnie bardzo szybko. Dodatkowo zwróć uwagę, czy w obszarze pracy napięcie jest prawie stałe (stabilizacja). Wykresy bez progu lub całkiem liniowe zwykle nie pasują.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Ogranicznik napięcia jest elementem nieliniowym: do pewnego poziomu napięcia prąd jest bardzo mały, a po przekroczeniu progu gwałtownie rośnie, co "ogranicza" dalszy wzrost napięcia na elemencie."

Źródła:

  • Wikipedia: "Dioda Zenera" (opis przebicia i charakterystyki I–V), https://pl.wikipedia.org/wiki/Dioda_Zenera - dostęp 2026-03-01
  • Wikipedia: "Warystor" (nieliniowa charakterystyka prądowo-napięciowa i zastosowanie do ograniczania przepięć), https://pl.wikipedia.org/wiki/Warystor - dostęp 2026-03-01
  • All About Circuits: "Zener Diode" (wyjaśnienie obszaru przebicia i kształtu charakterystyki), https://www.allaboutcircuits.com/textbook/semiconductors/chpt-3/zener-diodes/ - dostęp 2026-03-01

Materiały:

  • Podstawowy podręcznik do elektroniki analogowej (z rozdziałem o diodach i elementach nieliniowych)
  • Materiały dydaktyczne o diodach Zenera i warystorach (charakterystyki I–U)
  • Ćwiczenia laboratoryjne: pomiar charakterystyki I–U elementów półprzewodnikowych
