W sieciach wodociągowych spotyka się różne układy (topologie) przewodów, które wpływają na niezawodność dostaw wody, możliwości manewrowania zasuwami oraz warunki hydrauliczne.

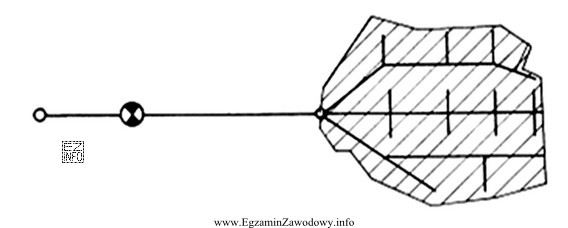

Odpowiedź "rozgałęziony" jest poprawna, gdy schemat przedstawia układ drzewiasty: od przewodu głównego odchodzą kolejne odgałęzienia, a sieć nie tworzy pętli. W takim układzie przepływ do odbiorców odbywa się zasadniczo jedną drogą. Skutkiem praktycznym jest to, że uszkodzenie odcinka przewodu może odciąć zasilanie części odbiorców "za" miejscem awarii, bo nie ma alternatywnej drogi dopływu.
Odpowiedzi "pierścieniowy" oraz "obwodowy" odnoszą się do sieci, w której przewody tworzą zamknięty obwód (pierścień). Taka pętla oznacza dwie potencjalne drogi dopływu wody, co zwykle ułatwia utrzymanie zasilania podczas prac lub awarii (po odpowiednim zamknięciu armatury odcinającej). Jeśli na rysunku nie ma zamkniętej pętli, te odpowiedzi są nieprawidłowe.
Odpowiedź "zamknięty" również wskazuje na istnienie pętli/obwodu w sieci. Typowym błędem jest rozumienie "zamknięty" jako "zawiera zasuwy" albo "jest szczelny" – w kontekście układu sieci chodzi o zamknięcie geometryczne (pętlę), a nie o elementy armatury czy stan techniczny. Dlatego przy braku pętli na schemacie "zamknięty" nie pasuje.
Na egzaminie warto stosować prostą kontrolę: czy da się przejść przewodem po schemacie i wrócić do punktu startu bez cofania? Jeśli tak – to układ pierścieniowy/obwodowy (zamknięty). Jeśli nie i sieć "rozchodzi się" od magistrali – to układ rozgałęziony.
