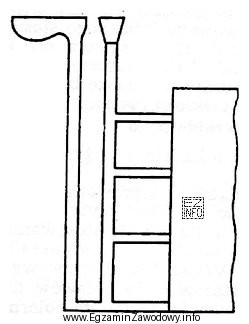

Układ wlewowy to zespół kanałów w formie odlewniczej, które doprowadzają ciekły metal do wnęki odlewu. W praktyce szkolnej rozróżnia się różne odmiany układów wlewowych, a ich nazwy wynikają z geometrii i sposobu prowadzenia strugi. W zadaniach egzaminacyjnych kluczowe jest więc odczytanie z rysunku: przebiegu kanałów, zmian poziomu (stopni), ewentualnych "zawrotów"/pętli oraz relacji wysokości między wlewem a dopływem.
Odpowiedź "syfonowo-stopniowy" jest poprawna, ponieważ w takim rozwiązaniu identyfikującą cechą jest połączenie dwóch idei:
- syfonowość – doprowadzenie metalu realizowane jest w sposób kojarzony z syfonem (kanał prowadzony tak, aby metal "zawijał" i wypełniał od dołu/górą w zależności od rozwiązania), co wpływa na sposób odpowietrzania i uspokojenie strugi,
- stopniowość – widoczne są kolejne poziomy lub wyraźne "stopnie"/odcinki o różnym usytuowaniu, które odróżniają układ od prostego, jednopoziomowego przebiegu.
Pozostałe odpowiedzi są niepoprawne, bo odnoszą się do innych cech rozpoznawczych:
- "zwykły" sugeruje prosty, standardowy przebieg bez charakterystycznych rozwiązań (bez syfonu i bez stopni), więc nie pasuje do rysunku prezentującego rozwiązanie złożone,
- "klinowy" wskazuje na kształt klina (np. zwężanie/rozszerzanie kanału w sposób klinowy jako cechę dominującą), a nie na syfon i stopniowanie,
- "syfonowo-deszczowy" łączy syfon z rozdziałem strugi na wiele drobnych dopływów (efekt "deszczu"), więc wymagałby na rysunku układu o wielu równoległych, drobnych wprowadzeniach do wnęki, a nie stopniowania.
Wskazówka egzaminacyjna: najpierw wypisz w myślach 2–3 cechy widoczne na rysunku (np. czy są stopnie, czy jest zawrót jak w syfonie, czy dopływów jest wiele), a dopiero potem dopasuj nazwę. To ogranicza zgadywanie i zmniejsza ryzyko pomylenia podobnych terminów.
