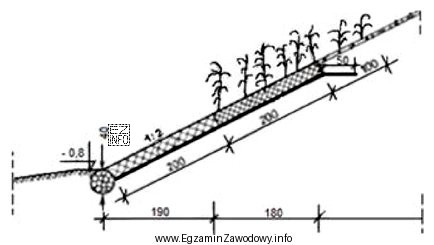

W tego typu zadaniu kluczowa jest umiejętność odczytania wymiaru z rysunku przedstawiającego umocnienie brzegowe koryta rzeki. "Walec siatkowo-kamienny" to element umocnienia wykonywany z siatki wypełnionej kamieniem, a pytanie dotyczy jego średnicy (czyli pełnego wymiaru przez przekrój kołowy, a nie promienia).
Odpowiedź "40 cm" jest właściwa, ponieważ to właśnie taki wymiar średnicy jest wskazany na rysunku dla danego walca. W praktyce egzaminacyjnej oznacza to, że należy zlokalizować na rysunku walec siatkowo-kamienny, a następnie odczytać wartość przypisaną do symbolu średnicy.
Dlaczego pozostałe odpowiedzi są błędne?
- "18 cm" bywa wybierane, gdy zdający myli średnicę z innym wymiarem elementu (np. grubością warstwy lub wymiarem sąsiedniego detalu) albo odczytuje wymiar z niewłaściwej strzałki.
- "4 cm" jest wartością nielogicznie małą jak na element umocnienia brzegowego; taki wybór często wynika z przeoczenia zera lub błędnego odczytu jednostek.
- "80 cm" to częsta pomyłka "skalowa": zdający widzi duży element na rysunku i wybiera największą liczbę bez sprawdzenia konkretnego wymiarowania.
Wskazówka egzaminacyjna: zawsze sprawdź, czy odczytujesz średnicę, a nie promień, i czy wymiar dotyczy właściwego elementu (walca), a nie innej części umocnienia.
