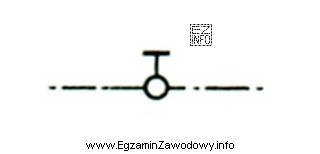

W pytaniu sprawdzana jest umiejętność czytania oznaczeń umownych na rysunkach technicznych (schematach instalacyjnych). Oznaczenia umowne są skrótowym zapisem elementów instalacji i pozwalają szybko rozpoznać, z jakim typem armatury mamy do czynienia.
Odpowiedź "kurka prostego" jest właściwa, gdy symbol przedstawia armaturę odcinającą w wykonaniu prostym, czyli bez zmiany kierunku prowadzenia przewodu w miejscu elementu. W praktyce ma to znaczenie przy interpretacji przebiegu instalacji, doborze miejsca montażu oraz koordynacji robót na budowie.
Pozostałe odpowiedzi są błędne, ponieważ odnoszą się do innego rodzaju armatury lub innej funkcji:
- "kurka kątowego" dotyczy elementu, który jest kojarzony ze zmianą kierunku przepływu (układ "w narożniku") i na schemacie powinien mieć cechy odróżniające od wersji prostej.
- "zaworu kątowego" to inna nazwa/klasa elementu niż "kurek" w ujęciu egzaminacyjnym; nawet jeśli w języku potocznym bywa mylone, na rysunku istotna jest poprawna identyfikacja typu symbolu zgodnie z przyjętą konwencją.
- "zaworu redukcyjnego" odnosi się do armatury o funkcji regulacji/obniżania ciśnienia, a więc nie jest to zwykłe odcięcie przepływu. Taki element zwykle ma na schemacie oznaczenie wskazujące na funkcję redukcji, a nie tylko odcięcie.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono umowne oznaczenie…" najpierw ustal, czy symbol dotyczy odcięcia, regulacji czy zmiany kierunku. Dopiero potem wybieraj nazwę: "kurek"/"zawór" i "prosty"/"kątowy".
