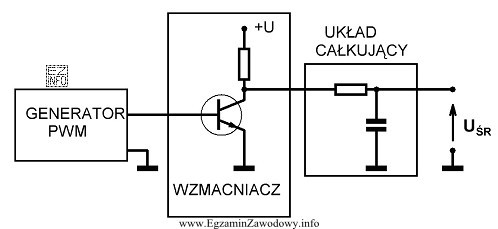

Generator PWM (Pulse Width Modulation) wytwarza sygnał prostokątny, w którym kluczowym parametrem regulowanym jest współczynnik wypełnienia (stosunek czasu stanu wysokiego do okresu). W wielu układach regulacji wartości średniej napięcia amplituda i częstotliwość pozostają stałe, a zmiana wypełnienia powoduje zmianę wartości średniej sygnału. Po uśrednieniu (np. przez filtr dolnoprzepustowy RC/RLC lub bezpośrednio przez bezwładność obciążenia) otrzymuje się napięcie "quasi-analogowe" zależne od wypełnienia.
Dlaczego poprawna jest odpowiedź:
Przebieg prostokątny o regulowanym wypełnieniu jest definicyjną cechą PWM i to on służy do regulacji wartości średniej napięcia w takich układach.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- Trójkątny o regulowanej stromości zboczy – przebieg trójkątny bywa wykorzystywany jako sygnał odniesienia/nośna do wytwarzania PWM w komparatorze, ale nie jest typowym sygnałem wyjściowym generatora PWM.
- Prostokątny o regulowanej częstotliwości – zmiana częstotliwości nie jest tym, co definiuje PWM w kontekście regulacji wartości średniej; w klasycznym PWM regulowany jest czas trwania impulsu (wypełnienie), nie częstotliwość.
- Sinusoidalny o regulowanej amplitudzie – regulacja amplitudy sinusoidy to inny rodzaj sterowania (analogowy), a nie modulacja szerokości impulsu. Sinusoida nie jest typową postacią sygnału PWM.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się "PWM" i "wartość średnia", szukaj odpowiedzi: prostokątny + zmienne wypełnienie. To najczęstszy zestaw pojęć w zadaniach o uśrednianiu napięcia.
