KWALIFIKACJA CES2 - CZERWIEC 2020

PYTANIE NR 7.

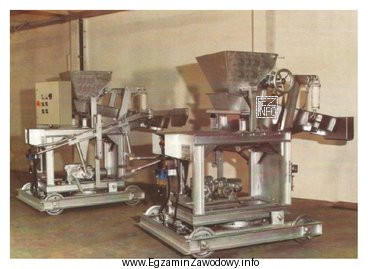

Na rysunku przedstawiono urządzenia do
Ilustracja przedstawia dwa urządzenia przemysłowe, które są częścią procesu technologicznego w przemyśle szklarskim.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa jest odpowiedź "zasypu zestawu szklarskiego do pieca", ponieważ urządzenia zasypowe realizują końcowy etap podania zestawu do strefy topienia. Odważanie dotyczy dozowania mas, mieszanie – ujednorodnienia składu, a transport do zasobnika przywannowego jest etapem wcześniejszym niż sam zasyp do pieca.

Pełne wyjaśnienie:

"Zestaw szklarski" to przygotowana mieszanina surowców (np. piasek kwarcowy, topniki, stabilizatory, stłuczka), która musi zostać podana do pieca w sposób ciągły lub porcjami, zależnie od technologii. Dlatego w typowej linii rozróżnia się kilka etapów: odważanie/dozowanie, mieszanie, transport oraz zasyp (podanie do pieca).

Odpowiedź "zasypu zestawu szklarskiego do pieca" opisuje urządzenia pracujące bezpośrednio w obszarze zasilania pieca, których zadaniem jest wprowadzenie zestawu do topienia. W praktyce są to rozwiązania przystosowane do pracy ciągłej, do materiałów sypkich i do utrzymania stabilnego strumienia zasilania pieca.

  • "odważania zestawu szklarskiego" odnosi się do urządzeń pomiarowo-dozujących (ważenie składników lub porcji). Ich funkcją jest zapewnienie proporcji, a nie wprowadzanie zestawu do pieca.
  • "mieszania zestawu szklarskiego" dotyczy mieszarek, których celem jest ujednorodnienie składu i rozkładu składników. Nawet jeśli mieszalnik ma zbiornik i elementy transportowe, jego kluczową cechą jest realizacja procesu mieszania.
  • "transportu zestawu szklarskiego do zasobnika przywannowego" opisuje etap dostarczenia materiału do bufora/zasobnika znajdującego się przed piecem. To nadal nie jest tożsame z zasypem do pieca, który jest etapem bezpośrednim.

Na egzaminie warto zapamiętać zasadę: ważenie = kontrola ilości, mieszanie = ujednorodnienie, transport = przemieszczenie, a zasyp = podanie do pieca. O rozpoznaniu decyduje funkcja końcowa układu widocznego na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zestaw szklarski to przygotowana mieszanina surowców przeznaczona do stopienia w piecu. Zawiera składniki zapewniające wymagany skład chemiczny szkła (np. komponenty krzemionkowe, topniki, stabilizatory) i często stłuczkę. Jakość zestawu wpływa na stabilność topienia i wady szkła.
Urządzenia do transportu przenoszą zestaw między punktami instalacji (np. do zasobnika), a urządzenia do zasypu realizują końcowe podanie zestawu bezpośrednio do pieca/strefy topienia. Kluczowa jest funkcja końcowa układu: "gdzie materiał trafia na wyjściu".
Zasobnik przywannowy pełni rolę bufora przed piecem: magazynuje zestaw i stabilizuje jego dopływ. Zasyp do pieca to natomiast etap bezpośredniego wprowadzenia zestawu do pieca. Można mieć transport do zasobnika bez pokazania elementu, który faktycznie zasypuje piec.
Najczęściej występują: odważanie/dozowanie składników, mieszanie zestawu, transport do buforów i strefy pieca oraz zasyp do pieca. Na egzaminach ważne jest rozpoznanie, który etap realizuje przedstawione urządzenie lub układ.
Zasadniczo odważanie/dozowanie opiera się na pomiarze ilości (masa lub objętość), więc w praktyce pojawiają się elementy pomiarowe. Jednak na rysunku mogą być uproszczone. Dlatego warto patrzeć na funkcję: czy układ "ustala porcję", czy raczej "podaje do pieca".
Częsty błąd to mylenie podobnych urządzeń do materiałów sypkich (np. przenośnik vs podajnik zasypowy) oraz utożsamianie każdego zbiornika z mieszarką. Pomaga zadanie sobie pytania: czy urządzenie ma mieszać, dozować, przenosić, czy finalnie zasypywać piec.
Mieszanie występuje po przygotowaniu składników (po dozowaniu/odważaniu), aby ujednolicić skład i rozkład komponentów w całej partii. Dopiero potem zestaw jest kierowany do transportu i zasilania pieca. Mieszanie nie jest etapem bezpośredniego podawania do pieca.
Układ zasypowy wpływa na stabilność zasilania pieca, a więc na temperaturę topienia, wydajność i jakość szkła. Błędne rozpoznanie etapu może utrudnić reakcję na awarie (np. zatrzymanie podawania) i prowadzić do zaburzeń procesu oraz większej liczby braków.
Ucz się "funkcjami" urządzeń: dozowanie (ilość), mieszanie (ujednolicenie), transport (przemieszczenie), zasyp (podanie do pieca). Przeglądaj schematy linii technologicznych i DTR, a przy rysunkach ćwicz wskazywanie wejścia/wyjścia materiału i celu końcowego układu.
Najczęściej tak, bo zasobnik stabilizuje podawanie do pieca i pozwala uniezależnić chwilowe wahania transportu od pracy pieca. Jednak układy mogą się różnić. Na egzaminie decydujące jest to, czy na rysunku pokazano etap końcowy (do pieca), czy tylko dowóz do bufora.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Prawidłowa jest odpowiedź "zasypu zestawu szklarskiego do pieca", ponieważ urządzenia zasypowe realizują końcowy etap podania zestawu do strefy topienia."

Materiały:

  • Instrukcje stanowiskowe i DTR urządzeń do transportu i podawania materiałów sypkich w hucie szkła
  • Schematy ciągów technologicznych przygotowania zestawu szklarskiego (materiały dydaktyczne szkoły/centrum kształcenia)
  • Materiały BHP dotyczące pracy z urządzeniami do transportu i zasypu materiałów sypkich
