Rozpoznanie obiektu na rysunku wymaga zwrócenia uwagi na funkcję i cechy konstrukcyjne elementu infrastruktury.

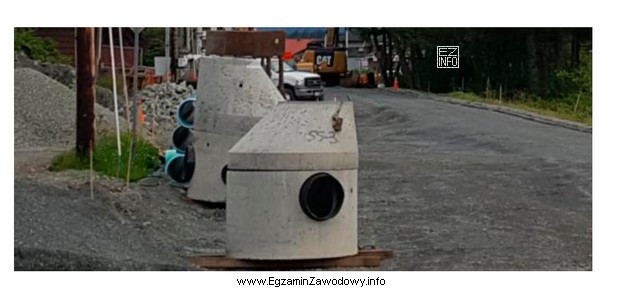

Odpowiedź "studzienkę kanalizacyjną." jest właściwa, gdy przedstawiony element ma postać komory (zwykle pionowej), umożliwiającej dostęp do przewodów kanalizacyjnych lub deszczowych. Typowe studzienki mają pokrywę (właz), komorę oraz przyłącza/odcinki przewodów wchodzące i wychodzące. W praktyce budowy i utrzymania dróg operator maszyn powinien takie obiekty rozpoznawać, ponieważ prace ziemne w ich pobliżu wymagają ostrożności (ryzyko uszkodzenia uzbrojenia, konieczność zabezpieczenia i zachowania rzędnych).
Dlaczego pozostałe odpowiedzi nie pasują:
- "przepust drogowy." to obiekt pod koroną drogi służący do przeprowadzenia wody (np. rowu) pod jezdnią. Najczęściej jest to przewód o większej średnicy lub konstrukcja skrzynkowa, a nie komora rewizyjna z pokrywą.
- "dylatację nawierzchni." stanowi szczelina/połączenie umożliwiające pracę konstrukcji nawierzchni lub obiektu (np. mostowego). Dylatacja nie jest komorą ani elementem sieci kanalizacyjnej.
- "rurę drenażową." to przewód (często perforowany) stosowany w drenażu do zbierania i odprowadzania wód gruntowych. Na rysunkach ma postać rury w obsypce filtracyjnej, bez cech typowych dla studzienki (włazu i komory).
Wskazówka egzaminacyjna: najpierw ustal, czy obiekt daje dostęp serwisowy do sieci (właz/komora). Jeśli tak, zwykle jest to studzienka. Jeżeli to tylko przewód pod drogą – rozważ przepust; jeśli szczelina w nawierzchni – dylatacja; jeśli przewód odwadniający grunt – drenaż.
