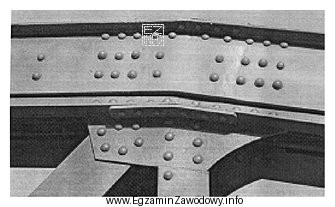

Węzeł kratownicowy w stalowym obiekcie mostowym to miejsce, w którym zbiegają się pręty kratownicy i są one zamocowane do elementu pośredniego (najczęściej blachy węzłowej). Jednym z klasycznych sposobów wykonania takiego węzła było nitowanie. Na rysunku (jeśli przedstawia węzeł nitowany) typowo widać powtarzalne, okrągłe łby nitów na powierzchni blach i łączonych elementów.
Odpowiedź "nitów" jest właściwa, ponieważ nit jest trwałym elementem złącznym, a jego łeb po zakuciu stanowi czytelną cechę rozpoznawczą na rysunkach detali konstrukcji stalowych. Nitowane połączenia były szeroko stosowane w starszych konstrukcjach mostowych i do dziś spotyka się je w obiektach utrzymywanych na sieci kolejowej.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "wkrętów" – wkręty służą głównie do połączeń w materiałach, w których gwint wchodzi bezpośrednio w łączony element. W konstrukcjach stalowych mostowych typowe są raczej połączenia śrubowe (z nakrętką) niż "wkręty", a ich wygląd (łeb, nakrętka, gwint) różni się od łbów nitów.
- "spawania" – połączenie spawane nie wykorzystuje osobnych łączników typu nit; zamiast tego widoczne są spoiny (linie/ściegi) w miejscu łączenia. Jeśli rysunek pokazuje łby łączników, to nie jest to spawanie.
- "zgrzewania" – zgrzewanie oporowe jest technologią inną niż nitowanie i nie pozostawia typowych łbów nitów. W ciężkich węzłach mostowych zgrzewanie nie jest standardowym odpowiednikiem klasycznego połączenia na nity.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się różne technologie łączenia, szukaj na rysunku śladu charakterystycznego dla danej metody: łby łączników (nity/śruby) vs spoiny (spawanie) vs brak łączników i specyficzny punkt/odcisk (zgrzewanie).
