KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2023



PYTANIE NR 31.

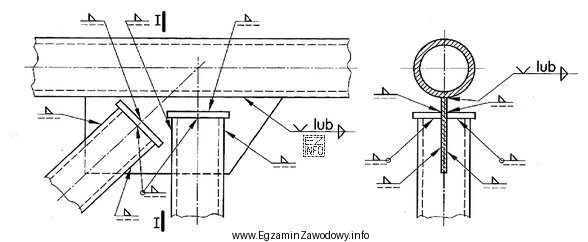

Na rysunku przedstawiono węzeł kratownicy wykonanej z rur. Słupek połączony jest z blachą węzłową spoiną
Ilustracja przedstawia schematyczny rysunek techniczny węzła kratownicy wykonanej z rur, który jest częścią egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spoina pachwinowa jest typowa dla połączeń narożnych/teowych, np. gdy element rurowy dospawuje się do blachy węzłowej. Na takim złączu nie wykonuje się spoiny czołowej (doczołowej), a "punktowa" dotyczy zasadniczo zgrzewania oporowego. "Grzbietowa" nie odpowiada temu typowi węzła.

Pełne wyjaśnienie:

Węzły kratownic rurowych często wykonuje się przez dospawanie słupka (odcinka rury) do blachy węzłowej. Taka geometria połączenia ma charakter połączenia typu T lub narożnego: krawędź/ścianka rury dochodzi do powierzchni blachy, a materiał spoiny wypełnia przestrzeń w narożu styku elementów. To jest typowy przypadek zastosowania spoiny pachwinowej.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "punktową" – połączenie punktowe kojarzy się z pojedynczymi punktami łączenia; w praktyce konstrukcji stalowych węzły kratownic spawa się spoinami ciągłymi o określonej długości i przekroju. "Punktowa" nie opisuje właściwie spoiny widocznej na typowym rysunku węzła spawanego.
  • "czołową" – spoina czołowa dotyczy łączenia elementów doczołowo, gdy ich krawędzie stykają się w jednej płaszczyźnie (np. dwie blachy krawędziami). Rura dospawana do blachy nie jest łączona doczołowo, więc ten typ spoiny nie pasuje do funkcji i geometrii złącza.
  • "grzbietową" – ta nazwa nie jest standardowym określeniem podstawowych typów spoin w tym kontekście egzaminacyjnym i nie opisuje charakterystycznej spoiny wykonywanej między rurą a blachą węzłową w kratownicy.

Wskazówka egzaminacyjna: przy rozpoznawaniu spoin najpierw oceń układ elementów (doczołowo czy narożnie/teowo). Jeśli jeden element dochodzi do powierzchni drugiego, a spoina "leży w narożu" – najczęściej będzie to spoina pachwinowa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest spoina pachwinowa i gdzie się ją stosuje?
Spoina pachwinowa to spoina wykonywana w narożu styku dwóch elementów (np. połączenie typu T albo narożne). Stosuje się ją m.in. przy dospawaniu profili i rur do blach, żeber, blach węzłowych oraz w wielu typowych złączach konstrukcji stalowych.
Jak rozpoznać na rysunku, że to spoina pachwinowa, a nie czołowa?
Najpierw sprawdź geometrię połączenia: jeśli jeden element dochodzi do powierzchni drugiego (układ T/narożny), a spoina jest w miejscu "kąta" między nimi, to wskazuje na spoinę pachwinową. Spoina czołowa dotyczy elementów łączonych krawędziami doczołowo.
Dlaczego połączenie rury z blachą węzłową zwykle spawa się pachwinowo?
Rura dospawana do blachy węzłowej tworzy połączenie typu T: ścianka rury styka się z płaszczyzną blachy. W takim układzie materiał spoiny wypełnia naroże styku i przenosi siły między elementami, dlatego typową i naturalną formą jest spoina pachwinowa, a nie doczołowa.
Czy "spoina punktowa" to to samo co zgrzew punktowy?
W praktyce termin "punktowy" najczęściej odnosi się do zgrzewania oporowego (zgrzewy punktowe), a nie do typowych spoin wykonywanych łukowo w konstrukcjach stalowych. Węzły kratownic spawa się zazwyczaj spoinami ciągłymi o wymaganej długości i przekroju.
Co to jest spoina czołowa i kiedy jest poprawną odpowiedzią na egzaminie?
Spoina czołowa występuje, gdy dwa elementy są łączone doczołowo, czyli ich krawędzie stykają się w jednej linii/na jednej płaszczyźnie (np. dwie blachy krawędziami). Będzie poprawna, gdy rysunek pokazuje połączenie "krawędź do krawędzi", a nie dospawanie elementu do powierzchni.
Jakie błędy najczęściej robią zdający przy rozpoznawaniu spoin na rysunku?
Częste błędy to wybór odpowiedzi na podstawie skojarzeń zamiast geometrii złącza, mylenie pojęć "czołowa" i "pachwinowa" oraz zbyt szybkie założenie, że każda spoina w konstrukcji to jedna "najpopularniejsza" nazwa. Pomaga analiza: doczołowo vs narożnie/teowo.
Jakie znaczenie ma blacha węzłowa w kratownicy rurowej?
Blacha węzłowa jest elementem pośrednim, do którego mocuje się (np. spawa) pręty kratownicy. Ułatwia wykonanie i montaż węzła, zapewnia miejsce na spoiny oraz pomaga w przekazaniu sił między prętami. W zadaniach egzaminacyjnych często stanowi "bazę" dla połączeń pachwinowych.
Kiedy w konstrukcjach stalowych spotyka się połączenia doczołowe zamiast pachwinowych?
Połączenia doczołowe spotyka się np. przy przedłużaniu elementów (łączenie dwóch odcinków profilu lub blachy na długości), gdy zależy na ciągłości przekroju. Wtedy przygotowuje się krawędzie i wykonuje spoinę czołową. Gdy element dochodzi do powierzchni drugiego, częściej stosuje się spoiny pachwinowe.
Jak przygotować się do zadań o węzłach kratownic z rur na egzamin BUD.8?
Ćwicz rozpoznawanie geometrii złączy na rysunkach: rura–blacha, profil–blacha, układ T i narożny. Powtórz nazwy podstawowych spoin oraz typowe zastosowania. Warto rozwiązywać arkusze z poprzednich lat i porównywać: kiedy występuje pachwinowa, a kiedy czołowa.
Czy da się zgadnąć typ spoiny bez analizy rysunku?
Ryzykownie. W wielu zadaniach kluczowa jest właśnie informacja z rysunku (układ elementów). Najbezpieczniej jest najpierw zidentyfikować, czy elementy są doczołowe czy tworzą połączenie typu T/narożne. Dopiero potem wybiera się nazwę spoiny zgodną z geometrią połączenia.
info

Statystycznie 54% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Spoina pachwinowa jest typowa dla połączeń narożnych/teowych, np. gdy element rurowy dospawuje się do blachy węzłowej."

Materiały:

  • Podręczniki i skrypty z podstaw spawalnictwa dla konstrukcji stalowych (rozdziały: rodzaje złączy i spoin)
  • Materiały dydaktyczne z rysunku technicznego konstrukcji stalowych (ćwiczenia z interpretacji węzłów)
  • Instrukcje szkolne/branżowe dotyczące wykonywania i oceny spoin w konstrukcjach
