KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2014



PYTANIE NR 11.

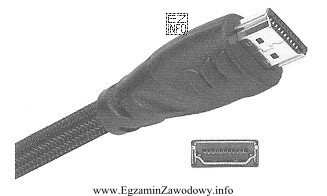

Na rysunku przedstawiono wtyk i gniazdo typu
Ilustracja przedstawia wtyk i gniazdo typu HDMI.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
HDMI to cyfrowy interfejs audio-wideo rozpoznawalny po charakterystycznym, spłaszczonym wtyku z wieloma stykami i dopasowanym gnieździe. USB ma inną geometrię i służy głównie do transmisji danych/zasilania, S-Video to okrągłe mini-DIN, a FireWire ma inny kształt i układ styków.

Pełne wyjaśnienie:

Poprawna odpowiedź: HDMI, ponieważ jest to typ złącza przeznaczony do przesyłania cyfrowego sygnału obrazu i dźwięku. Charakterystycznie ma spłaszczony kształt i wielostykowe złącze, typowe dla przewodów używanych między komputerem, dekoderem, konsolą a monitorem/telewizorem.

Dlaczego pozostałe odpowiedzi są błędne:

  • USB – to interfejs uniwersalny do komunikacji urządzeń peryferyjnych i często zasilania. Nawet jeśli występuje w wielu odmianach, jego kształt mechaniczny nie odpowiada typowemu złączu HDMI z zastosowań A/V.
  • S-Video – jest starszym złączem analogowym wideo, zwykle w postaci okrągłego złącza mini-DIN. Na rysunkach rozpoznaje się je po okrągłej obudowie i kilku pinach, a nie po płaskim, wielostykowym profilu.
  • FireWire (IEEE 1394) – interfejs do transmisji danych (często w starszych kamerach i komputerach). Mechanicznie ma inny kształt niż HDMI i nie jest typowym współczesnym złączem A/V w RTV.

Wskazówka egzaminacyjna: przy rozpoznawaniu złącz patrz na cechy mechaniczne (kształt obudowy, liczba i ułożenie styków, ścięcia) zamiast kierować się samym zastosowaniem "do wideo" lub "do komputera".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze HDMI i do czego służy?
HDMI to cyfrowy interfejs do przesyłania obrazu i dźwięku między urządzeniami (np. komputer–monitor, konsola–telewizor). Najczęściej spotkasz je w sprzęcie RTV i komputerowym, gdy potrzebny jest sygnał wysokiej jakości jednym przewodem.
Jak odróżnić HDMI od USB na rysunku złącza?
Porównaj kształt i układ styków: HDMI ma płaski, trapezowy profil i gęsty układ wielu styków przeznaczonych dla sygnałów A/V. USB (różne typy) ma inną geometrię i zwykle mniej styków oraz inne wycięcia mechaniczne.
Dlaczego S-Video nie jest tym samym co HDMI?
S-Video przenosi analogowy sygnał wideo i zwykle występuje jako okrągłe złącze mini-DIN. HDMI przenosi sygnał cyfrowy (wideo + audio) i ma płaskie, wielostykowe złącze. To różne generacje i różne standardy transmisji.
Co oznacza FireWire i gdzie było używane?
FireWire to nazwa handlowa interfejsu IEEE 1394, używanego głównie do szybkiej transmisji danych, szczególnie w starszych kamerach DV i komputerach. Mechanicznie złącze FireWire różni się od HDMI i nie jest typowym złączem współczesnych torów A/V.
Jakie są typowe zastosowania HDMI w pracy elektronika?
W serwisie i montażu elektroniki HDMI pojawia się przy diagnozowaniu wejść/wyjść w telewizorach, monitorach, dekoderach i laptopach. Ważne jest dobranie właściwego kabla/adaptera oraz ocena stanu gniazda (wyłamane styki, wyrwane ekranowanie).
Czy HDMI zawsze przesyła dźwięk i obraz jednocześnie?
Standard HDMI jest zaprojektowany do przenoszenia zarówno obrazu, jak i dźwięku, ale w praktyce zależy to od konfiguracji urządzeń i ustawień (np. w komputerze wybór urządzenia audio). Sam fakt posiadania gniazda HDMI nie gwarantuje poprawnej konfiguracji audio.
Jakie błędy są najczęstsze przy rozpoznawaniu złączy na egzaminie?
Najczęściej myli się złącza przez skojarzenie zastosowania (np. "wideo" → S-Video) zamiast analizować kształt. Drugi błąd to wybieranie "najpopularniejszego" złącza (USB) bez sprawdzenia liczby styków i charakterystycznych ścięć obudowy.
Kiedy w urządzeniach spotyka się S-Video zamiast HDMI?
S-Video spotyka się głównie w starszym sprzęcie analogowym (np. starsze odtwarzacze, karty TV, niektóre kamery). W nowszych urządzeniach dominują interfejsy cyfrowe, takie jak HDMI, bo zapewniają lepszą jakość i wygodę przesyłania audio oraz wideo.
Jak sprawdzić, czy port HDMI jest uszkodzony?
Oceń mechanicznie gniazdo (czy nie ma wygiętych/urwanych styków, luzu, pęknięć lutów) i wykonaj test z pewnym kablem oraz innym urządzeniem. W serwisie pomocna jest lupa oraz pomiar ciągłości wybranych linii, jeśli dokumentacja jest dostępna.
Jak przygotować się do pytań o złącza na egzaminie ELM.2?
Ucz się rozpoznawania złączy po kształcie: przygotuj listę najczęstszych portów (HDMI, USB, RJ-45, jack, DisplayPort itp.) i porównuj zdjęcia wtyków oraz gniazd. Pomaga też kojarzenie: analogowe złącza często są okrągłe (DIN), a cyfrowe wielostykowe i ekranowane.
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "HDMI to cyfrowy interfejs audio-wideo rozpoznawalny po charakterystycznym, spłaszczonym wtyku z wieloma stykami i dopasowanym gnieździe."

Źródła:

  • HDMI Licensing Administrator, Inc. – HDMI Connector (informacje o złączach HDMI), https://www.hdmi.org/ (sekcja informacji o złączach) - dostęp 2026-03-01
  • USB Implementers Forum – USB Connector types (przegląd typów złączy USB), https://www.usb.org/documents (dokumenty dot. złączy) - dostęp 2026-03-01
  • Wikipedia – HDMI (opis złącza i zastosowań), https://pl.wikipedia.org/wiki/HDMI - dostęp 2026-03-01

Materiały:

  • Karty katalogowe i noty aplikacyjne urządzeń z opisem złączy (sekcja "Connectors/Interfaces")
  • Atlasy/ściągi ze złączami audio-wideo i komputerowymi do rozpoznawania po wyglądzie
  • Instrukcje serwisowe RTV/monitorów (schemat blokowy: wejścia/wyjścia sygnałowe)
