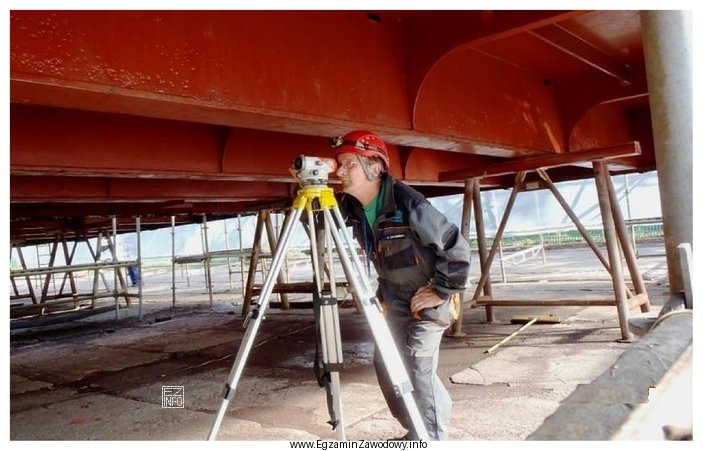

W zadaniu należy rozpoznać, jakim narzędziem wykonywany jest pokazany na rysunku pomiar. Odpowiedź "przyrządem optycznym" jest właściwa, gdy na ilustracji widać instrument służący do celowania (np. luneta), zwykle ustawiony na statywie, używany do dokładnej kontroli geometrii.
Dlaczego przyrząd optyczny?
Przyrządy optyczne (takie jak niwelator/teodolit) stosuje się, gdy potrzebna jest większa dokładność i możliwość przenoszenia poziomów, kierunków lub wysokości na większe odległości. W pracach przy elementach kadłuba pozwalają kontrolować poziomowanie, prostoliniowość osi, a także zależności wysokościowe między punktami odniesienia.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Poziomica wężowa działa na zasadzie naczyń połączonych: porównuje poziom cieczy w dwóch końcach węża. To narzędzie nie wymaga celowania optycznego i zwykle wygląda zupełnie inaczej niż instrument na statywie.
- Listwa traserska jest narzędziem do trasowania, czyli przenoszenia/wyznaczania linii na materiale, a nie do typowego pomiaru niwelacyjnego lub kierunkowego z wykorzystaniem optyki.
- Pion (sznur z obciążnikiem) wyznacza kierunek pionu i służy głównie do sprawdzania pionowości. Nie zastępuje instrumentu optycznego do pomiarów na większych odległościach ani do kontroli różnic wysokości.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz elementy typu luneta, okular, obiektyw, śruby nastawcze, statyw lub sytuację "celowania" w punkt/łatę, najczęściej chodzi o pomiar przyrządem optycznym. Jeśli widzisz wąż z cieczą – to poziomica wężowa; jeśli sznur z ciężarkiem – pion; jeśli narzędzie do rysowania linii na blasze – listwa traserska.
