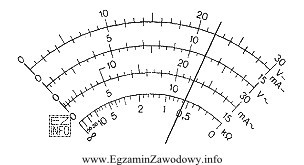

W mierniku analogowym kluczowe jest połączenie dwóch informacji: ustawionego zakresu oraz podziałki, z której dokonuje się odczytu. W zadaniu pomiar napięcia stałego wykonano na zakresie 6 V, więc należy patrzeć na skalę przeznaczoną dla tego zakresu (a nie np. dla 10 V, 15 V czy 30 V, jeśli takie występują na tarczy).
Odczyt polega na przypisaniu położenia wskazówki do wartości na właściwej skali. Jeśli wskazówka znajduje się na wartości odpowiadającej 4,4 na skali 0–6, to wskazywane napięcie wynosi 4,4 V.
Dlaczego pozostałe odpowiedzi są błędne?
- 1,1 V – typowy skutek odczytu z niewłaściwej podziałki (np. z innego zakresu) albo błędnego założenia, że dana gruba działka ma inną wartość.
- 2,2 V – często wynika z "połowicznego" przeliczenia, gdy ktoś myli zakres 6 V z innym lub błędnie interpretuje liczbę działek między oznaczeniami.
- 0,6 V – bywa efektem odczytu z początku skali lub pomylenia działek podstawowych z działkami pomocniczymi; czasem też z nieprawidłowego ustawienia punktu odniesienia (zerowania) w interpretacji.
W praktyce warsztatowej warto pamiętać o dwóch zasadach: (1) zawsze upewnij się, że mierzysz DC (napięcie stałe), (2) odczytuj wartość na wprost (minimalizacja błędu paralaksy), aby nie zawyżać ani nie zaniżać wyniku.
