KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2021

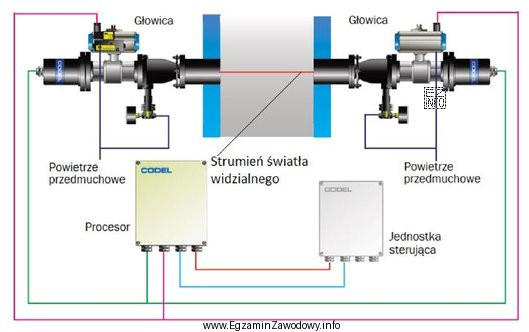

Pyłomierz to przyrząd przeznaczony do oceny zapylenia, czyli ilości (stężenia) cząstek stałych unoszących się w gazie/powietrzu. W praktyce energetycznej pomiar zapylenia ma znaczenie m.in. przy kontroli parametrów gazów procesowych lub spalin oraz ocenie pracy układów odpylania. Schemat zasady działania pyłomierza zwykle pokazuje element(y) związane z wychwytywaniem albo detekcją cząstek (np. tor przepływu z elementem separującym/filtrującym lub układ detekcji, który reaguje na obecność pyłu).

Dlaczego pozostałe odpowiedzi nie pasują do tej zasady działania?

• Termopara jest czujnikiem temperatury: jej działanie opiera się na zjawisku termoelektrycznym i wymaga złącza dwóch różnych metali oraz pomiaru siły termoelektrycznej. Jeżeli rysunek przedstawia elementy typowe dla pomiaru cząstek w gazie, to nie jest to termopara.
• Higrometr służy do pomiaru wilgotności (np. względnej) i zwykle wiąże się z czujnikiem reagującym na zawartość pary wodnej. Sam fakt, że medium jest powietrzem/gazem, nie oznacza jeszcze pomiaru wilgotności.
• Przepływomierz mierzy natężenie przepływu (objętościowe lub masowe). Jego zasada działania jest związana z wyznaczaniem prędkości/strumienia (np. na podstawie różnicy ciśnień, wirnika, zjawisk ultradźwiękowych itp.), a nie z wykrywaniem ilości pyłu.

Wskazówka egzaminacyjna: najpierw zidentyfikuj co jest wielkością mierzoną (pył, temperatura, wilgotność, przepływ), a dopiero potem dopasuj nazwę przyrządu. To ogranicza pomyłki wynikające z podobieństwa samych schematów instalacyjnych.
