KWALIFIKACJA ELM3 - CZERWIEC 2010



PYTANIE NR 10.

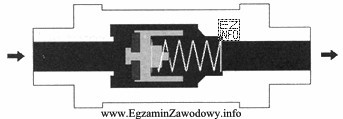

Na rysunku przedstawiono zawór
Ilustracja przedstawia schemat zaworu zwrotnego, który jest istotnym elementem w systemach mechatronicznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór zwrotny umożliwia przepływ medium tylko w jednym kierunku, a przy próbie przepływu wstecznego samoczynnie zamyka tor (np. kulką/grzybkiem na gnieździe lub klapką). Zawór dławiący ogranicza natężenie przepływu, odcinający służy do zamknięcia/otwarcia, a dławiąco-zwrotny łączy dławienie w jednym kierunku i swobodny przepływ w drugim.

Pełne wyjaśnienie:

Zawór zwrotny (jednokierunkowy) jest elementem, którego podstawową funkcją jest przepuszczanie medium w jednym kierunku i blokowanie przepływu wstecznego. Realizuje to zwykle dzięki elementowi zamykającemu (np. kulce, grzybkowi lub klapce) dociskanemu do gniazda siłą sprężyny albo samym ciśnieniem zwrotnym. Na schemacie/symbolu lub rysunku charakterystyczna jest informacja o kierunkowości działania: przepływ "do przodu" jest możliwy, a "do tyłu" zatrzymany.

Dlaczego pozostałe odpowiedzi nie pasują:

  • Zawór dławiąco-zwrotny ma dwie funkcje naraz: w jednym kierunku dławienie (regulacja/ograniczenie przepływu), w drugim kierunku obejście zwrotne zapewniające swobodny przepływ. Jego oznaczenie/wygląd zawiera jednocześnie cechy dławienia i zwrotności, więc nie jest to "czysta" zwrotność.
  • Zawór odcinający służy do ręcznego lub sterowanego otwierania/zamykania przepływu (ON/OFF). Nie jest z definicji zaworem jednokierunkowym; może odcinać w obu kierunkach.
  • Zawór dławiący ogranicza natężenie przepływu (regulacja prędkości siłownika itp.). Sam w sobie nie zapewnia funkcji blokowania przepływu wstecznego, tylko wprowadza opór (spadek ciśnienia) w torze.

W praktyce mechatronika zawór zwrotny stosuje się m.in. do podtrzymania ciśnienia w części układu, zabezpieczenia przed cofnięciem medium oraz ochrony elementów wykonawczych (np. siłowników) przed niepożądanym ruchem wynikającym z przepływu wstecznego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zawór zwrotny i do czego służy?
Zawór zwrotny to element, który przepuszcza medium tylko w jednym kierunku, a przy próbie cofnięcia się przepływu zamyka tor. Stosuje się go m.in. do zabezpieczenia układu przed cofaniem się ciśnienia, utrzymania ciśnienia w gałęzi oraz ochrony siłowników przed niekontrolowanym ruchem.
Jak rozpoznać zawór zwrotny na schemacie pneumatycznym lub hydraulicznym?
Na schemacie szukaj oznaczenia wskazującego przepływ tylko w jedną stronę i blokadę w kierunku przeciwnym. W praktyce symbol sugeruje "jednokierunkową przepustowość", często kojarzoną z elementem zamykającym (kulka/grzybek) i gniazdem. Kluczowe jest odczytanie kierunku działania.
Jaka jest różnica między zaworem zwrotnym a odcinającym?
Zawór zwrotny działa automatycznie: przepuszcza w jedną stronę i blokuje w drugą. Zawór odcinający służy do ręcznego lub sterowanego otwierania i zamykania przepływu (0/1) i zwykle może odcinać w obu kierunkach. To dwa różne cele w układzie.
Dlaczego zawór dławiący nie zastępuje zaworu zwrotnego?
Zawór dławiący wprowadza opór i ogranicza natężenie przepływu, ale nie zapewnia pewnego zablokowania przepływu wstecznego. W wielu układach cofanie medium mimo dławienia jest nadal możliwe (tylko wolniejsze). Do blokady wstecznej potrzebna jest funkcja zwrotności.
Co to jest zawór dławiąco-zwrotny i kiedy się go stosuje?
Zawór dławiąco-zwrotny łączy dławienie z zaworem zwrotnym: w jednym kierunku przepływ jest dławiony (regulowany), a w drugim odbywa się swobodnie przez obejście zwrotne. Stosuje się go np. do regulacji prędkości wysuwu siłownika przy szybkim powrocie.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu zaworów na rysunku?
Najczęstsze błędy to mylenie symboli o podobnym kształcie oraz wybór na podstawie nazwy (np. "dławiący"), bez sprawdzenia funkcji. Warto zawsze zadać sobie pytanie: czy element blokuje przepływ wsteczny, czy tylko go ogranicza, czy też odcina w sposób 0/1.
Kiedy w układzie mechatronicznym potrzebny jest zawór zwrotny?
Zawór zwrotny jest potrzebny, gdy trzeba zapobiec cofaniu się medium, np. przy podtrzymaniu ciśnienia w komorze siłownika, ochronie pompy przed przepływem wstecznym lub separacji gałęzi układu. Często występuje w układach z magazynowaniem energii i przy różnych trybach pracy.
Czy zawór zwrotny ma określony kierunek montażu?
Tak. Zawór zwrotny ma kierunek działania, dlatego musi być zamontowany zgodnie z oznaczeniem kierunku przepływu (np. strzałką na korpusie lub wynikiem z dokumentacji). Odwrotny montaż spowoduje blokadę przepływu tam, gdzie powinien on być dozwolony.
Jak sprawdzić w praktyce, czy zawór jest zwrotny?
W praktyce sprawdza się, czy przepuszcza medium w jedną stronę i blokuje w drugą, np. przez próbę przepływu przy niewielkim ciśnieniu w obu kierunkach (zgodnie z zasadami BHP i dokumentacją). Jeśli w kierunku przeciwnym pojawia się wyraźna blokada, to cecha zwrotności.
Jak przygotować się do pytań o zawory na schematach w ELM.3?
Ćwicz rozpoznawanie podstawowych elementów: zawór zwrotny, dławiący, dławiąco-zwrotny i odcinający, najlepiej na wielu przykładach schematów. Ucz się "po funkcji": co element robi z przepływem (blokuje, dławi, odcina). Pomaga też porównywanie podobnych symboli obok siebie.
info

To pytanie poprawnie rozwiązuje 45% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że zawór zwrotny umożliwia przepływ medium tylko w jednym kierunku, a przy próbie przepływu wstecznego samoczynnie zamyka tor (np. kulką/grzybkiem na gnieździe lub klapką).

Źródła:

  • ISO 1219-1:2012, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols for conventional use and data-processing applications
  • Festo Didactic, "Pneumatics: Directional control valves / non-return valve (check valve)" (materiały dydaktyczne) https://www.festo.com/ (wymaga dalszego doprecyzowania podstrony) - accessed 2026-02-18
  • Wikipedia (PL), "Zawór zwrotny" https://pl.wikipedia.org/wiki/Zaw%C3%B3r_zwrotny - accessed 2026-02-18

Materiały:

  • Podręczniki/kompendia z hydrauliki siłowej i pneumatyki (rozdziały: zawory sterujące przepływem)
  • Materiały dydaktyczne producentów automatyki pneumatycznej/hydraulicznej dotyczące symboli i doboru zaworów
  • Normy/symbole graficzne układów napędu i sterowania płynowego (tabele symboli)
