W belce żelbetowej występują różne rodzaje prętów, a ich rozpoznanie na rysunku wynika głównie z kształtu i położenia w przekroju.

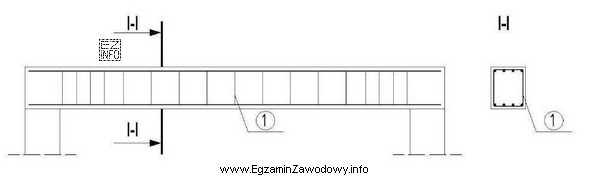

Odpowiedź "strzemiona zamknięte" jest właściwa, gdy element oznaczony cyfrą 1 tworzy zamknięty obwód (obejmę) wokół zbrojenia podłużnego. Takie strzemiona są zbrojeniem poprzecznym: utrzymują pręty główne w projektowanym położeniu, ograniczają ich wyboczenie oraz przenoszą część sił tnących (ścinania) w belce.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym kontekście?
- "Pręty montażowe" to zwykle proste pręty pomocnicze służące do ustalenia geometrii kosza zbrojeniowego i podparcia strzemion, a na przekroju nie tworzą zamkniętej obejmy.
- "Strzemiona otwarte" mają kształt niezamknięty (np. U) i nie obejmują w pełni całego obwodu zbrojenia w przekroju; jeśli na rysunku widać wyraźnie zamkniętą ramkę, nie będzie to strzemię otwarte.
- "Pręty rozdzielcze" kojarzy się przede wszystkim ze zbrojeniem płyt lub siatek (utrzymanie rozstawu prętów głównych). W belkach w przekroju dominują pręty podłużne oraz strzemiona, a "rozdzielcze" nie tworzą charakterystycznej ramki obejmującej zbrojenie.
Wskazówka egzaminacyjna: najpierw ustal, czy element na rysunku jest zamkniętą obejmą (wtedy myśl o strzemionach zamkniętych), czy pojedynczym prętem (wtedy rozważ pręty montażowe/podłużne). Dopiero potem porównuj szczegóły, takie jak sposób zakończenia i przebieg pręta.
