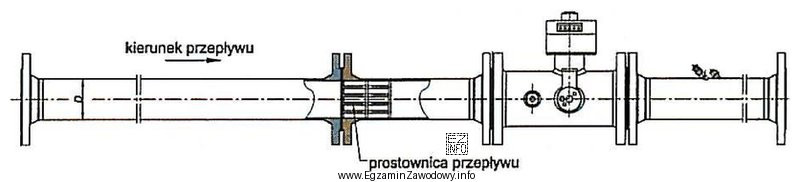

W pytaniu należy rozpoznać typ gazomierza na podstawie zestawu montażowego widocznego na rysunku. Poprawna jest odpowiedź "turbinowego", ponieważ gazomierze turbinowe mają konstrukcję opartą o wirnik turbiny napędzany przepływem gazu i są typowo spotykane w układach, w których wymagany jest większy zakres przepływów niż dla gazomierzy domowych. Ich wygląd zewnętrzny (korpus, gabaryty, sposób zabudowy w zestawie) jest inny niż w przypadku gazomierzy miechowych.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "miechowego" – gazomierz miechowy (membranowy) pracuje na zasadzie cyklicznego napełniania i opróżniania komór (miechów). Zwykle ma inną bryłę i rozwiązania konstrukcyjne kojarzone z instalacjami o mniejszych przepływach (np. odbiorcy domowi). Zestaw montażowy z rysunku ma cechy typowe dla układów z innym mechanizmem pomiaru.
- "rotorowego" – gazomierz rotorowy (wyporowy) wykorzystuje dwa wirniki/rotory o określonej geometrii. Z zewnątrz często daje się rozpoznać po innej konstrukcji korpusu i rozwiązaniach serwisowych; nie odpowiada temu, co jest typowe dla turbinowego zestawu montażowego.
- "wirowego" – gazomierz wirowy (vortex) działa na zasadzie zjawiska powstawania wirów za przeszkodą, a układ pomiarowy i jego obudowa są inne niż w turbinowym. Jeśli na rysunku widać typową obudowę/układ dla turbiny, odpowiedź wirowa nie będzie zgodna.
Wskazówka egzaminacyjna: przy zadaniach "na rysunku" warto porównywać nie tylko ogólny kształt, ale też elementy charakterystyczne (korpus pomiarowy, gabaryty, typ przyłączy, moduły odczytowe). Jeżeli rysunek nie jest wyraźny, najczęstszy błąd to strzelanie na podstawie nazwy, a nie cech konstrukcyjnych.
