KWALIFIKACJA TWO6 - STYCZEŃ 2022



PYTANIE NR 24.

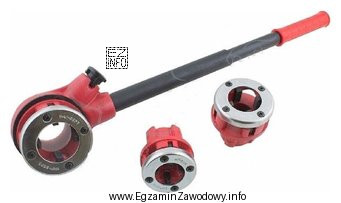

Na rysunku przedstawiono zestaw narzędzi używany do
Ilustracja przedstawia zestaw narzędzi używany do gwintowania rur, co jest związane z kwalifikacją TECHNIK MECHANIK OKRĘTOWY
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zestaw narzędzi do gwintowania rur rozpoznaje się po elementach przeznaczonych do nacinania gwintu (np. głowicy/narzynkach i pokrętle/uchwycie do ich prowadzenia). Takie narzędzia służą do wykonania zewnętrznego gwintu na końcu rury, a nie do szlifowania, montażu wielowypustów ani kontroli momentu dokręcania.

Pełne wyjaśnienie:

Prawidłowa jest odpowiedź "gwintowania rur.", ponieważ zestawy do gwintowania (zwłaszcza gwintów rurowych) mają element roboczy przeznaczony do nacinania zarysu gwintu: noże/gwintowniki/narzynki osadzone w głowicy oraz uchwyt lub pokrętło umożliwiające prowadzenie narzędzia po obwodzie rury. Celem operacji jest wykonanie zewnętrznego gwintu na końcu rury tak, aby można było połączyć ją ze złączką lub innym elementem instalacji.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • "szlifowania wałków." – szlifowanie wymaga narzędzi ściernych (np. ściernic, pilników, papieru ściernego, szlifierek) i nie wykorzystuje narzynek/głowic tnących do nacinania gwintu. Zestaw do szlifowania nie ma typowych krawędzi skrawających do gwintu.
  • "montażu połączeń wielowypustowych." – połączenia wielowypustowe dotyczą wałków i piast z zębami/wypustami. Do ich montażu stosuje się narzędzia do osiowania, wciskania, ewentualnie podgrzewania/ściągania, a nie narzędzia do nacinania gwintu na rurach.
  • "dokręcania śrub z ustalonym momentem." – do tego służy klucz dynamometryczny. Jego cechą jest mechanizm nastawy i sygnalizacji osiągnięcia momentu, a nie elementy tnące. Zestaw do gwintowania jest zaprojektowany do skrawania, a nie do kontrolowanego dokręcania.

Wskazówka egzaminacyjna: jeśli na rysunku widzisz wymienne elementy tnące o kształcie odpowiadającym gwintowi oraz uchwyt do obracania wokół rury, w pierwszej kolejności rozważ odpowiedzi związane z gwintowaniem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest gwintowanie rur i po co się je wykonuje?
Gwintowanie rur to nacinanie zewnętrznego (rzadziej wewnętrznego) gwintu na końcu rury, aby można było wykonać połączenie gwintowe ze złączką, zaworem lub innym elementem rurociągu. W praktyce pozwala to na szybki montaż i demontaż odcinków instalacji.
Jak rozpoznać na zdjęciu zestaw do gwintowania rur?
Zestaw do gwintowania zwykle ma element tnący (narzynki lub głowicę z nożami) oraz uchwyt/pokrętło do obracania narzędzia wokół rury. Często w komplecie są także prowadnice, grzechotka lub wymienne głowice dla różnych średnic.
Jakie narzędzia najczęściej służą do wykonywania gwintów rurowych?
Najczęściej spotkasz gwintownice ręczne (z grzechotką) z wymiennymi głowicami/nożami oraz narzynki do gwintów rurowych z oprawką. Do przygotowania rury używa się też imadła i obcinaka, a do pracy często stosuje się środek smarny.
Dlaczego klucz dynamometryczny nie służy do gwintowania rur?
Klucz dynamometryczny służy do kontrolowanego dokręcania połączeń śrubowych do zadanego momentu. Nie ma elementów skrawających i nie wykonuje obróbki materiału. Gwintowanie wymaga narzędzia tnącego, które fizycznie nacina zarys gwintu na rurze.
Jakie są typowe błędy przy gwintowaniu rur ręcznie?
Typowe błędy to krzywe rozpoczęcie gwintu (brak osiowości), zbyt małe smarowanie, zbyt duży nacisk i "szarpanie" narzędzia oraz brak wycofywania do łamania wióra. Skutkiem bywa uszkodzony gwint, słabe pasowanie i nieszczelność połączenia.
Jak dobrać średnicę narzynki lub głowicy do rury?
Dobór wykonuje się według wymaganego gwintu i nominalnej wielkości rury/połączenia. W praktyce trzeba dopasować narzędzie do typu gwintu stosowanego w instalacji oraz do średnicy zewnętrznej rury. Błędny dobór powoduje brak pasowania i problemy z montażem.
Kiedy w praktyce okrętowej spotyka się gwintowanie rur?
Gwintowanie spotyka się podczas napraw i przeróbek rurociągów oraz przy montażu armatury w instalacjach pomocniczych. Umiejętność jest przydatna przy dopasowaniu krótkich odcinków, wykonaniu przyłączy i odtworzeniu połączeń po wymianie elementów.
Jakie są różnice między szlifowaniem wałków a gwintowaniem rur?
Szlifowanie wałków to obróbka ścierna służąca uzyskaniu dokładnego wymiaru i gładkiej powierzchni, zwykle na wałku. Gwintowanie rur to obróbka skrawaniem wykonywana narzynką lub głowicą, której celem jest uzyskanie zarysu gwintu do połączeń rurowych.
Czy do gwintowania rur trzeba stosować smar lub olej?
Tak, w praktyce stosuje się środek smarny do obróbki skrawaniem, aby zmniejszyć tarcie, poprawić odprowadzanie wiórów i ograniczyć ryzyko zatarcia noży. Brak smarowania często pogarsza jakość gwintu i przyspiesza zużycie narzędzia.
Jak przygotować się do takich pytań z rozpoznawania narzędzi na egzaminie?
Ucz się po cechach charakterystycznych: element roboczy (tnący/ścierny/pomiarowy), sposób chwytu (pokrętło, grzechotka, rękojeść) i typ obrabianego przedmiotu (rura, wałek, śruba). Pomaga przegląd katalogów narzędzi i ćwiczenia w warsztacie.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Zestaw narzędzi do gwintowania rur rozpoznaje się po elementach przeznaczonych do nacinania gwintu (np. głowicy/narzynkach i pokrętle/uchwycie do ich prowadzenia)."

Materiały:

  • Instrukcje producentów gwintownic ręcznych i narzynek do gwintów rurowych (karty katalogowe, instrukcje BHP)
  • Podręczniki do obróbki ręcznej i ślusarstwa (działy: gwintowanie, narzędzia do gwintów)
  • Materiały szkolne dotyczące instalacji rurowych w okrętownictwie (połączenia gwintowe i złączki)
