KWALIFIKACJA MOT1 - STYCZEŃ 2019



PYTANIE NR 24.

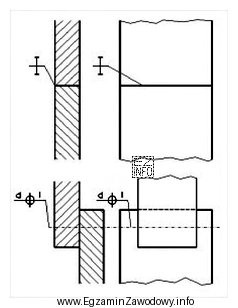

Na rysunku przedstawiono złącze
Ilustracja przedstawia schemat złącza zgrzewanego, co jest istotne w kontekście egzaminu zawodowego dla blacharza
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze zgrzewane rozpoznaje się zwykle po punktowych miejscach połączenia (zgrzeinach), bez ciągłej spoiny i bez elementów złącznych, takich jak nit. Połączenie klejone nie ma śladów metalicznego przetopu, a spawane najczęściej tworzy widoczną, bardziej ciągłą spoinę.

Pełne wyjaśnienie:

W naprawach nadwozi kluczową umiejętnością jest rozpoznanie rodzaju złącza na podstawie cech widocznych na rysunku lub zdjęciu, ponieważ od tego zależy dobór technologii naprawy i narzędzi.

Odpowiedź "zgrzewane" jest właściwa, gdy połączenie ma charakter punktowy, czyli widać miejsca łączenia w postaci pojedynczych punktów (zgrzein), a nie ciągłą linię spoiny. Zgrzewanie (często spotykane w karoseriach) łączy blachy lokalnie, bez stosowania dodatkowych łączników.

Dlaczego pozostałe odpowiedzi są niepoprawne w takim rozpoznaniu?

  • "nitowane" – połączenie nitowane zwykle zdradzają widoczne łby nitów lub charakterystyczne otwory/elementy złączne. Jeśli na rysunku nie ma mechanicznych łączników, ta odpowiedź nie pasuje.
  • "spawane" – spawanie (np. spoiną pachwinową lub doczołową) częściej daje efekt ciągłej spoiny lub wyraźnego śladu przetopu/napoiny. Gdy połączenie jest wyłącznie punktowe, spawanie jest mniej prawdopodobne.
  • "klejone" – w klejeniu nie ma metalicznego połączenia w postaci zgrzein czy spoin; typowe są warstwy kleju, czasem z dociskiem i określoną szerokością zakładki. Bez cech warstwy klejowej ta odpowiedź jest chybiona.

Wskazówka egzaminacyjna: najpierw odpowiedz sobie, czy połączenie jest punktowe czy ciągłe oraz czy występuje dodatkowy łącznik (nit). Dopiero potem porównaj to z nazwami technologii. To ogranicza ryzyko wyboru "na skrót" najbardziej znanej metody.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze zgrzewane w nadwoziu samochodu?
Złącze zgrzewane to połączenie elementów blaszanych wykonane przez miejscowe nagrzanie i dociśnięcie materiału, najczęściej w postaci zgrzein punktowych. W karoseriach jest to częsta metoda łączenia zakładek blach, bo jest szybka i powtarzalna w produkcji.
Jak rozpoznać na rysunku zgrzewanie punktowe?
Najczęściej widać oddzielne punkty połączenia wzdłuż zakładki, a nie jedną ciągłą spoinę. Zwykle nie ma też łbów nitów ani elementów złącznych. W zadaniach egzaminacyjnych liczy się właśnie rozpoznanie "punktów" jako cechy zgrzewania.
Jaka jest różnica między złączem spawanym a zgrzewanym?
Złącze spawane zwykle tworzy spoinę ciągłą (lub odcinki spoin), bo materiał jest stapiany wzdłuż krawędzi. Złącze zgrzewane w nadwoziu to często pojedyncze zgrzeiny (punkty) łączące blachy w zakładce, bez typowej "linii spoiny".
Dlaczego w karoseriach często stosuje się zgrzewanie?
W produkcji seryjnej zgrzewanie pozwala szybko łączyć cienkie blachy z dużą powtarzalnością. Daje wiele punktów połączenia na zakładce, co ułatwia zachowanie geometrii elementów. W naprawach ważne jest odtworzenie technologii, aby nie osłabiać struktury nadwozia.
Czy złącze nitowane można pomylić ze zgrzewanym?
Tak, jeśli rysunek jest schematyczny i detale są słabo widoczne. Mechanizm błędu polega na tym, że oba połączenia mogą wyglądać na "punktowe". Szukaj cech rozstrzygających: łby nitów, trzpienie lub oznaczenia elementu złącznego – wtedy to nitowanie, nie zgrzewanie.
Co odróżnia połączenie klejone od zgrzewanego w naprawie nadwozia?
Klejenie daje warstwę materiału łączącego (klej) i nie tworzy metalicznej zgrzeiny ani spoiny. W praktyce często występuje też określona szerokość zakładki i wymagany docisk/utwardzanie. Zgrzewanie natomiast pozostawia miejsca łączenia typowe dla procesu cieplnego (punkty zgrzein).
Kiedy w warsztacie blacharskim odtwarza się zgrzewy punktowe?
Odtwarza się je, gdy wymieniany jest element poszycia lub fragment struktury, który fabrycznie był łączony zgrzewami (np. na zakładkach). Ma to znaczenie dla wytrzymałości i zgodności naprawy. W praktyce używa się zgrzewarek punktowych lub metod zastępczych zgodnych z technologią napraw.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu złączy?
Najczęstsze to: wybór "spawane", bo jest najbardziej znane; ignorowanie obecności/nieobecności łączników (nitów); oraz ocenianie po jednym detalu zamiast po całym obrazie złącza. Pomaga prosta checklista: punkty czy linia, jest łącznik czy nie, widać warstwę kleju czy nie.
Czy w nadwoziach stosuje się jednocześnie klejenie i zgrzewanie?
W praktyce spotyka się rozwiązania łączone, gdzie klej wspiera połączenie, a dodatkowo są zgrzewy lub inne łączniki. Na egzaminie trzeba jednak odpowiedzieć zgodnie z tym, co przedstawia rysunek: jeśli widać typowe punkty zgrzein, wybiera się zgrzewanie, a nie sam klej.
Jak się uczyć rozpoznawania złączy do kwalifikacji blacharza samochodowego?
Najlepiej pracować na zestawach zdjęć/rysunków: zgrzeiny punktowe, spoiny, nity i ślady kleju. Ucz się cech diagnostycznych, a nie nazw. Przed wyborem odpowiedzi zawsze nazwij w myślach to, co widzisz: "punkty", "łby nitów", "linia spoiny", "warstwa kleju".
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Eksperci podkreślają: "Złącze zgrzewane rozpoznaje się zwykle po punktowych miejscach połączenia (zgrzeinach), bez ciągłej spoiny i bez elementów złącznych, takich jak nit."

Źródła:

  • ISO 4063:2010, Welding and allied processes — Nomenclature of processes and reference numbers

Materiały:

  • Podręczniki i skrypty z technologii napraw nadwozi (łączenie blach w karoserii)
  • Materiały szkoleniowe dotyczące rozpoznawania połączeń: zgrzewy punktowe, spoiny, nity, połączenia klejowe
  • Instrukcje technologiczne napraw producentów pojazdów (sekcje o odtwarzaniu połączeń fabrycznych)
