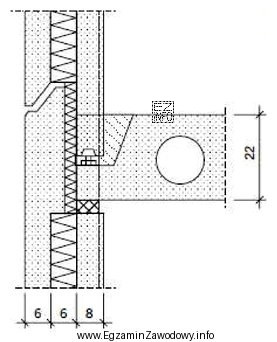

W tym typie zadania kluczowe jest rozpoznanie, jakie dwa elementy konstrukcji stykają się na pokazanym detalu oraz czy opisuje on złącze poziome czy pionowe. Płyta stropowa jest elementem zasadniczo poziomym, a ściany (osłonowa lub wewnętrzna) są elementami pionowymi. Złącze "poziome" w takim ujęciu dotyczy typowego połączenia strop–ściana, gdzie płyta dochodzi do ściany i opiera się/łączy wzdłuż linii styku.
Odpowiedź "poziome płyty stropowej ze ścianą osłonową" pasuje, gdy na rysunku rozpoznajesz, że:
- jeden z elementów jest płytą stropową (układ i geometria elementu poziomego),
- drugi element jest ścianą stanowiącą przegrodę zewnętrzną (ścianą osłonową),
- styk tych elementów tworzy rozwiązanie typowe dla połączenia stropu ze ścianą zewnętrzną.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "poziome dwóch płyt stropowych" dotyczyłoby detalu łączenia dwóch elementów poziomych (np. sąsiednich płyt), a nie połączenia z elementem pionowym.
- "pionowe płyty stropowej ze ścianą wewnętrzną" wprowadza dwie niezgodności: po pierwsze sugeruje złącze pionowe, po drugie wskazuje ścianę wewnętrzną, czyli inną przegrodę niż ściana osłonowa.
- "pionowe ściany osłonowej ze ścianą wewnętrzną" opisuje połączenie dwóch ścian (pion–pion), czyli inny rodzaj detalu niż strop–ściana.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, odhacz w głowie dwa kryteria: (1) jakie elementy łączymy? oraz (2) jaka jest orientacja złącza?. Dopiero zgodność obu cech daje poprawną odpowiedź.
