KWALIFIKACJA BUD8 - STYCZEŃ 2015



PYTANIE NR 33.

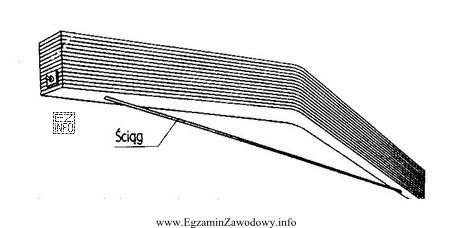

Na rysunku przedstawiony jest dźwigar
Ilustracja przedstawia dźwigar klejony z warstw desek, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dźwigar "klejony z warstw desek" rozpoznaje się po widocznej budowie warstwowej: kilka desek (lameli) tworzy przekrój, a połączenie jest realizowane przez sklejenie na całej powierzchni styku. Odmiany gwoździowane lub skrzynkowe mają inne cechy (łączniki mechaniczne, pusta "skrzynka"/ścianki).

Pełne wyjaśnienie:

W pytaniu rozpoznajesz rodzaj dźwigara na podstawie rysunku. Odpowiedź "klejony z warstw desek." jest poprawna, gdy rysunek pokazuje element złożony z kilku cienkich warstw (desek/lameli) ułożonych w jednym kierunku i trwale połączonych klejem. Takie dźwigary charakteryzują się "warstwową" budową przekroju oraz brakiem dominujących łączników mechanicznych jako głównej metody przenoszenia sił między warstwami.

Dlaczego pozostałe odpowiedzi nie pasują do tego typu rozpoznania:

  • "klejony gwoździowany." – w rozwiązaniach, w których podkreśla się gwoździowanie, cechą rozpoznawczą są łączniki mechaniczne (gwoździe) scalające elementy. Jeśli na rysunku kluczowa jest budowa warstwowa sklejona na powierzchni styku, sama nazwa z "gwoździowany" wprowadza inną technologię łączenia.
  • "deskowy ze ścianą pełną." – wskazuje na konstrukcję o innej geometrii (np. element o pełnej "ścianie"/środniku), typowo kojarzoną z inną formą przekroju niż prosty układ warstw desek sklejonych na całej powierzchni.
  • "deskowy klejony skrzynkowy." – "skrzynkowy" oznacza przekrój z pustką w środku (jak pudełko), tworzony przez pasy i ścianki. To zasadniczo inna cecha rozpoznawcza niż jednolity, warstwowy przekrój z pełnego pakietu desek.

Wskazówka egzaminacyjna: w zadaniach "na rysunku" najpierw szukaj cechy geometrycznej przekroju (pełny vs skrzynkowy) i dopiero potem technologii łączenia (klej, gwoździe). To ogranicza ryzyko wyboru odpowiedzi na podstawie samego brzmienia nazwy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest dźwigar klejony z warstw desek?
To element nośny z drewna zbudowany z kilku warstw (desek/lameli) połączonych klejem na powierzchni styku. Warstwowa budowa poprawia jednorodność i pozwala uzyskać większą nośność oraz stabilność kształtu niż pojedyncza deska o tej samej grubości.
Jak rozpoznać na rysunku dźwigar klejony warstwowy?
Szukaj przekroju, w którym widać kilka równoległych warstw tworzących pełny "pakiet" drewna. Zwykle brak jest cech typowych dla skrzynki (pustka w środku) oraz brak dominujących łączników mechanicznych jako głównego sposobu scalenia warstw.
Dlaczego dźwigar skrzynkowy to inny typ niż warstwowy z desek?
Dźwigar skrzynkowy ma przekrój z pustą przestrzenią wewnątrz (jak pudełko): pasy i ścianki tworzą obwodową "skrzynkę". Dźwigar z warstw desek jest zwykle pełny w przekroju i składa się z ułożonych warstw sklejonych na całej powierzchni.
Jakie błędy najczęściej robi się w zadaniach z rozpoznawania dźwigarów?
Najczęstsze jest mylenie technologii łączenia (klejone vs gwoździowane) oraz pomijanie geometrii przekroju (pełny vs skrzynkowy). Uczniowie często wybierają odpowiedź "po nazwie", bez sprawdzenia na rysunku warstw, pustek i charakterystycznych ścianek.
Czy "klejony gwoździowany" może oznaczać to samo co "klejony z warstw desek"?
Nie musi. Sformułowanie z "gwoździowany" sugeruje istotny udział łączników mechanicznych w scalaniu elementów, a "klejony z warstw desek" akcentuje sklejenie warstw na powierzchni styku. Na egzaminie kluczowe jest dopasowanie do cech widocznych na rysunku.
Gdzie w robotach betoniarskich spotyka się dźwigary drewniane?
Najczęściej w deskowaniach i konstrukcjach tymczasowych: jako elementy belek szalunkowych, podciągów, rusztów lub części stemplowania. Poprawny dobór i rozpoznanie elementów wpływa na bezpieczeństwo i prawidłową geometrię wykonywanych elementów betonowych.
Jakie cechy rysunku odróżniają dźwigar "ze ścianą pełną" od skrzynkowego?
Przy "ścianie pełnej" zwykle widzisz ciągły środnik bez pustej przestrzeni w środku przekroju. W skrzynkowym widoczna jest pustka wewnętrzna oraz ścianki tworzące obrys. W praktyce najpierw rozpoznaj pustkę, a potem sposób łączenia materiału.
Jak przygotować się do pytań "na rysunku przedstawiono…" na egzaminie BUD.1?
Ćwicz szybkie rozpoznawanie przekrojów i nazw elementów: belki, dźwigary, elementy deskowań i podpór. Ustal schemat: (1) kształt przekroju, (2) sposób łączenia, (3) nazwa typu. Pomaga też praca z katalogami systemów szalunkowych.
Kiedy wybiera się dźwigary klejone zamiast z litego drewna?
Gdy potrzebna jest większa nośność, stabilność wymiarowa i ograniczenie wad typowych dla litego drewna (sęki, pęknięcia, paczenie). Klejenie warstw pozwala lepiej kontrolować właściwości elementu i uzyskać przekroje trudne do wykonania z jednego kawałka.
Czy w pytaniach z ilustracją można odpowiedzieć bez oglądania rysunku?
Zwykle nie. Takie zadania sprawdzają umiejętność identyfikacji elementu na podstawie cech graficznych (przekrój, warstwowanie, pustki, ścianki). Bez rysunku pozostaje zgadywanie nazw, dlatego na egzaminie warto najpierw dokładnie obejrzeć przekrój.
info

Statystycznie 53% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Dźwigar "klejony z warstw desek" rozpoznaje się po widocznej budowie warstwowej: kilka desek (lameli) tworzy przekrój, a połączenie jest realizowane przez sklejenie na całej powierzchni styku."

Materiały:

  • Podręczniki i skrypty do technologii robót betoniarskich i szalunków (dział: elementy deskowań i podpór)
  • Materiały dydaktyczne do czytania rysunku technicznego budowlanego
  • Katalogi producentów systemów szalunkowych (część opisująca dźwigary i ich przekroje) – do ćwiczeń rozpoznawania
