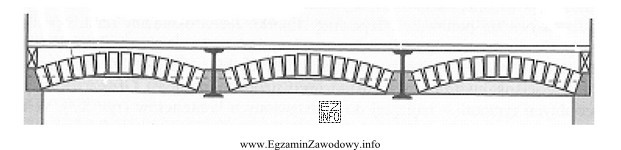

W zadaniu trzeba rozpoznać rodzaj stropu na podstawie jego przekroju poprzecznego. Odpowiedź "odcinkowego" jest właściwa wtedy, gdy na rysunku widać charakterystyczne łukowe (odcinkowe) ukształtowanie części wypełniającej – strop nie ma wtedy formy płaskiej płyty, lecz tworzy sklepienia o kształcie odcinka łuku między elementami podpierającymi.
Dlaczego pozostałe odpowiedzi nie pasują do przekroju typowego dla stropu odcinkowego?
- "Ackermana" – to strop gęstożebrowy, w którym rozpoznawalne są żebra oraz pustaki (zwykle ceramiczne) ułożone między żebrami. Przekrój takiego stropu nie tworzy ciągłych łuków jak w stropie odcinkowym, tylko pokazuje powtarzalne żebra i wypełnienie z elementów prefabrykowanych.
- "płytowego" – strop płytowy ma zasadniczo postać płaskiej płyty (żelbetowej) o stałej lub zmiennej grubości. W przekroju dominującą cechą jest ciągła płyta, a nie łukowe sklepienia. Jeśli na rysunku widoczne są wyraźne odcinki łuku, odpowiedź "płytowego" jest niezgodna z tą cechą.
- "Kleina" – to tradycyjne rozwiązanie oparte o elementy stalowe i wypełnienie, ale jego przekrój i zasada pracy różnią się od typowego stropu odcinkowego; nie jest identyfikowany przede wszystkim przez powtarzalne łuki sklepienne. W praktyce egzaminacyjnej rozróżnienie opiera się na tym, czy rysunek pokazuje sklepienia odcinkowe (wtedy: odcinkowy), czy raczej układ belek/warstw typowy dla innych rozwiązań.
Wskazówka egzaminacyjna: zanim wybierzesz nazwę, opisz sobie w myślach, co widzisz na przekroju: czy jest to płyta, żebra z pustakami, czy łukowe wypełnienie. Dopiero potem dopasuj nazwę stropu. To ogranicza ryzyko zgadywania po "znajomo brzmiącej" odpowiedzi.
